II - 5 Emisión de valores de medida
102 Información técnica POSITIP 855
II - 5
Emisión de los valores de medida
El POSITIP puede emitir valores de medida a través de la conexión
de datos.
Arranque de la emisión de los valores de medida
Existen tres posibilidades de iniciar la emisión de un valor medido:
•
Signo de control a través de la conexión de datos
• Señal por la entrada de conexión externa EXT
• Señal del palpador de aristas
El espacio de tiempo entre la señal de memorización y la emisión de
los valores de medida depende de la señal seleccionada.
Espacio de tiempo de la señal del sistema de medida
Las señales del sistema de medida se almacenan después de aprox.
4 µs en una memoria intermedia, las cuales se procesan con la señal
de memorización interna.
Por lo tanto, el valor calculado por el POSITIP se emite 4 µs antes de
la memorización interna.
Arranque de la emisión del valor de medida con la señal Ctrl B
t
1
: Tiempo entre el comando Ctrl B y memorización interna
t
1
≤
0,5 ms
t
2
: Tiempo entre memorización interna y emisión del valor de medida
t
2
≤
30 ms + (5 ms
∗
N)
N = nº de ejes giratorios con visualización en grados, min., seg.
t
3
: Tiempo entre el final de la emisión y una nueva memorización
a través de Ctrl B
t
3
≥
0 ms
t
D
: Duración de la emisión de los valores de medida
La duración de la emisión del valor de medida t
D
depende de
• la velocidad en baudios ajustada (BR),
• el número de ejes (M) y
• el número de lineas libres (L)
t
D
= [s]
C t r l B C t r l B
t
1
t
3
t
2
t
D
R X D
T X D
BR

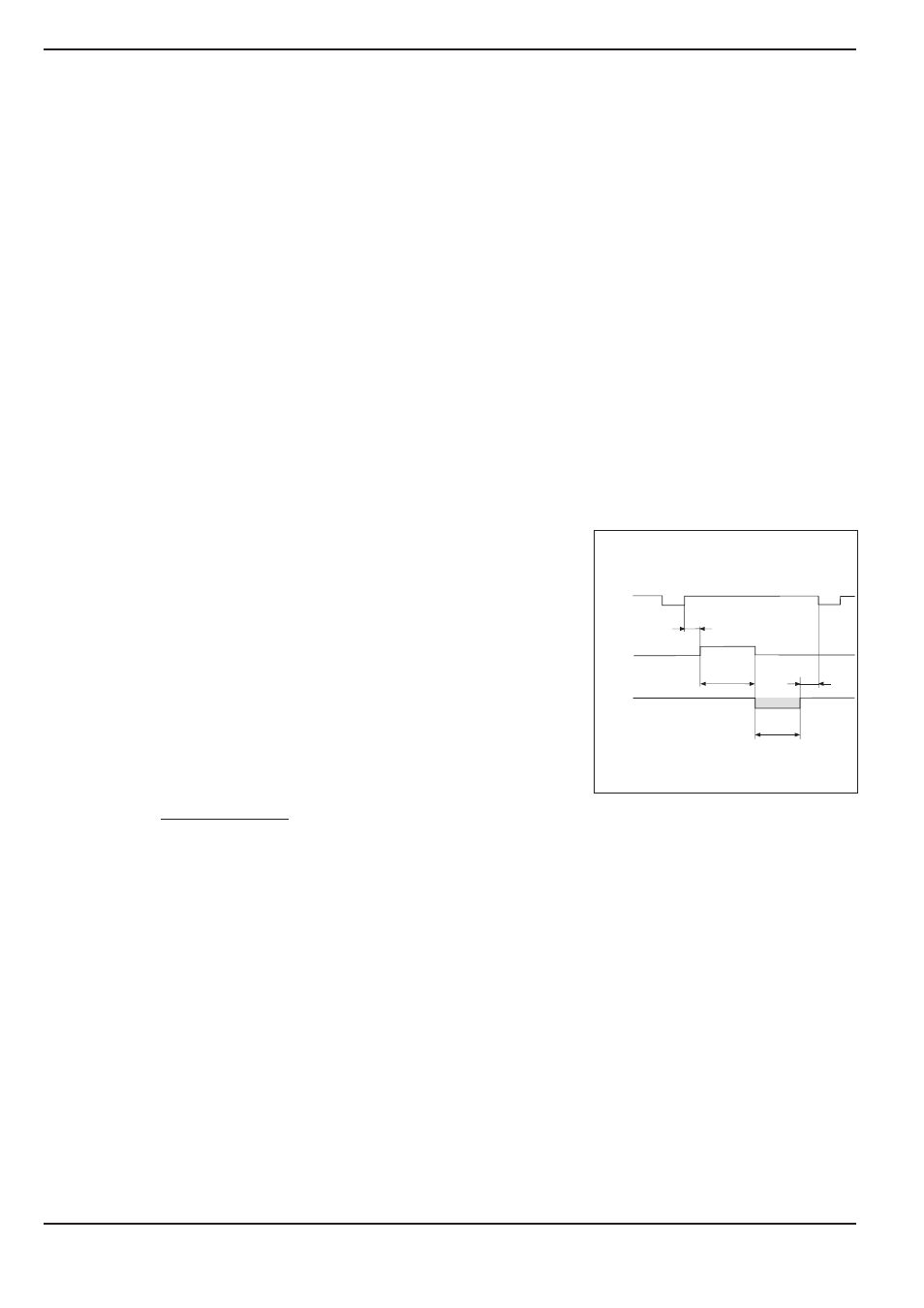

176 • M + L • 11 Fig. 45: Diagrama de tiempos para la emisión
de valores de medida con Ctrl B
