I - 3 Trabajar con el POSITIP – Figura de taladros
36 Modo de empleo POSITIP 855

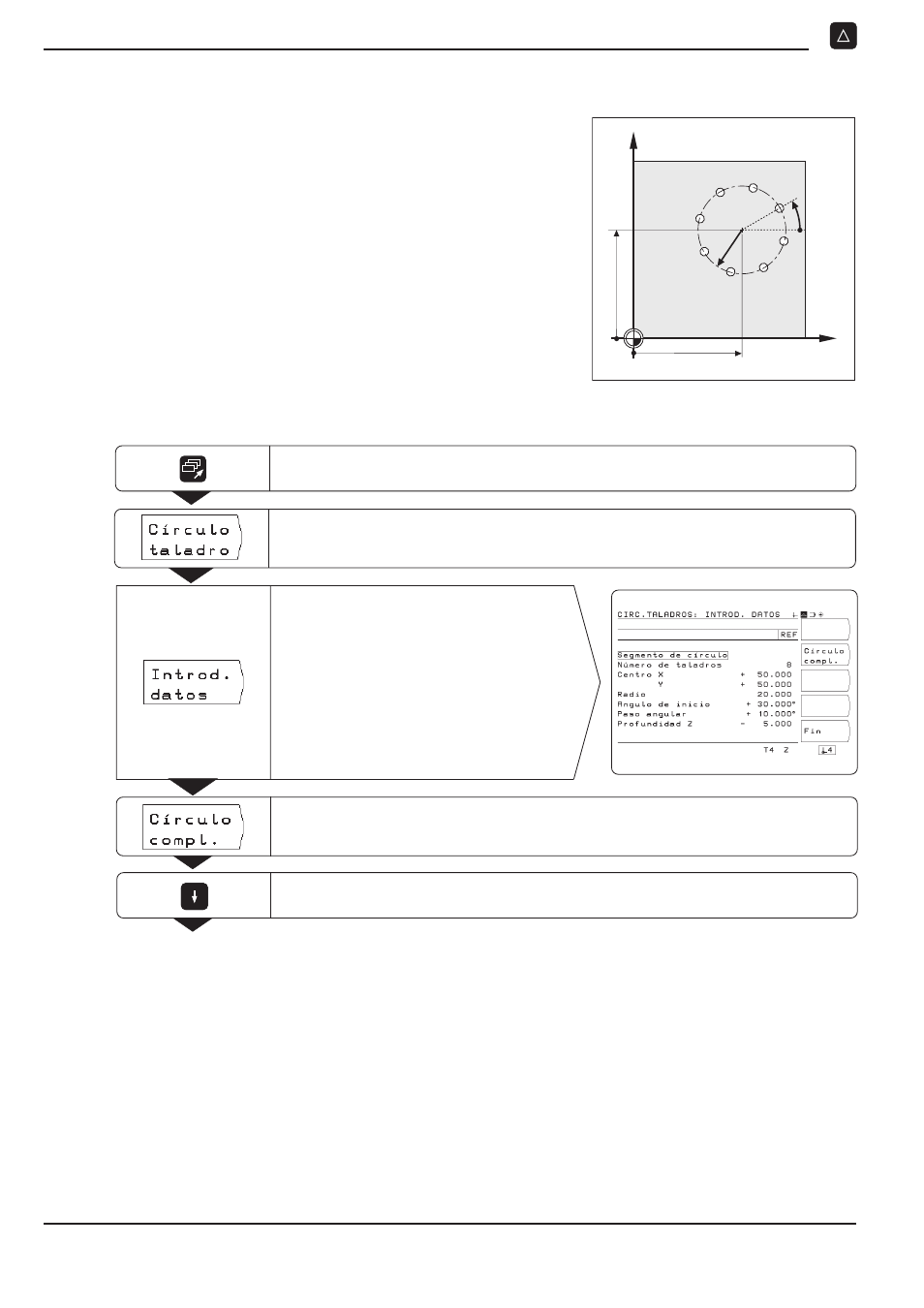

Ejemplo: Introducir y ejecutar un círculo de taladros
Número de taladros 8
Coordenadas del centro del círculo X = 50 mm
Y = 50 mm
Radio del círculo de taladros 20 mm
Angulo inicial: Angulo entre el
eje X y el primer taladro
30°
Profundidad del taladro Z = – 5 mm
Y
X
30°
R20
50
50
0
0
Círculo de taladros
1er paso: Introducir los datos del círculo
Modo de funcionamiento: RECORRIDO RESTANTE
Seleccionar Círculo de taladros.
Seleccionar Introducción de datos.
Si es preciso: Preparar los datos de introducción para el círculo completo.
Sobre los datos aparece enmarcado
Círculo completo .
La softkey salta a Segmento de un círculo .
Introducir los datos y llamar al diálogo.
Conmutar a la segunda carátula de softkeys en el funcion. RECORRIDO REST.
