Programación del POSITIP
POSITIP 855
Modo de empleo
65
Subprogramas y repeticiones parciales de un programa
Y
X
60
50
0
0
40
20
40
10
20
8
3
2
1
¡Para este ejemplo se necesita una fresa con
dentado frontal cortante en el centro (DIN 844)!

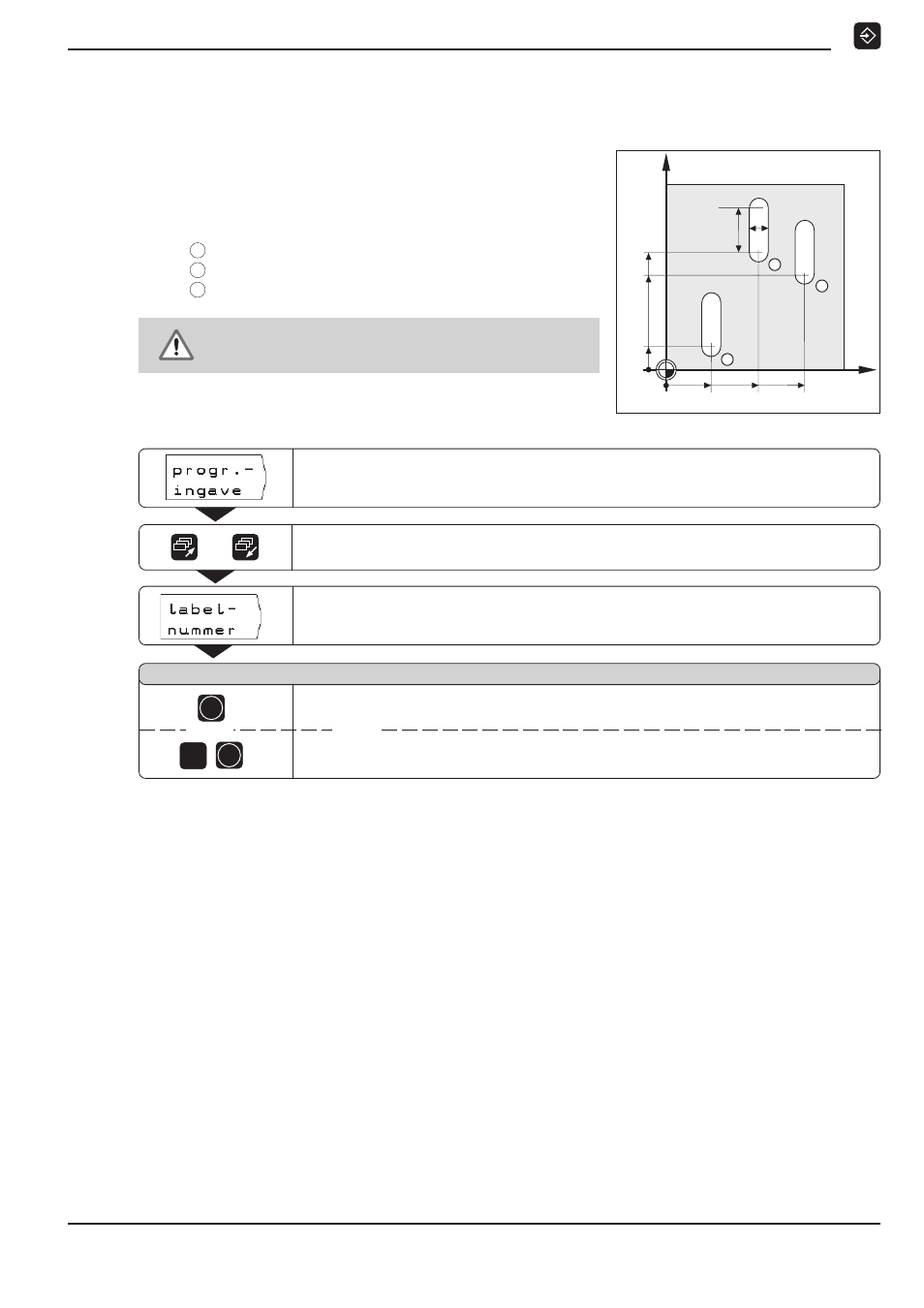

Ejemplo: Fijar un label para el subprograma
Modo de empleo:
MEMORIZAR PROGRAMA
Seleccionar la
Introducción del programa
.
Conmutar hasta la segunda carátula de softkeys.
Fijar una marca (
LBL
) para un subprograma.
El POSITIP propone el menor
Número label
inferior disponible.
Número de label ?
/
ENT
1
ENT
Introducir el
Número de label
( 1 ). Confirmar la introducción.
El label fijado se encuentra en la frase actual:
LBL 1
.
Aceptar el
Número de label
propuesto.
o
o
Con el label se caracteriza el principio de un subprograma (o
repeción parcial de un programa). Las frases del programa para el
subprograma se introducen detrás de la
frase LBL
.
¡Label 0 (
LBL 0
) caracteriza siempre el final de un
subprograma!
Subprograma
Ejemplo: Subprograma para ranuras
Longitud de la ranura:
20
mm + diámetro de la hta.
Profundidad de la ranura:
– 10
mm
Diámetro de la ranura:
8
mm (= diámetro de la hta.)
Coordenadas del punto de penetración
Ranura
1
:
X = 20 mm Y = 10 mm
Ranura
2
:
X = 40 mm Y = 50 mm
Ranura
3
:
X = 60 mm Y = 40 mm
