I - 1 Principios básicos para la indicación de posiciones
POSITIP 855 Modo de empleo 9
Principios básicos para la indicación de posiciones
Y
X
Z
I
S
R
Posición nominal, posición real y recorrido restante
Las posiciones a las que se tiene que desplazar la herramienta se
llaman posiciones nominales; la posición en la que se encuentra
actualmente la herramienta se llama posición real.
La distancia entre la posición nominal y la posición real es el
recorrido restante.
Signo en el recorrido restante
El recorrido restante tiene signo positivo, cuando el
desplazamiento de la posición real a la posición nominal se realiza
según la dirección negativa del eje.
El recorrido restante tiene signo negativo, cuando el
desplazamiento de la posición real a la posición nominal se realiza
según la dirección positiva del eje.
Y
X
Z
1
20
10
Z=15mm
X=20mm
Y=10mm
15
I
Z=–15mm
Y
X
Z
2
10
5 5
15
20
10
10
I X=10mm
I
Y=10mm
3
0
0
Posiciones absolutas de la pieza
Cada posición sobre la pieza está determinada a través de sus
coordenadas absolutas.
Ejemplo: Coordenadas absolutas de la posición 1 :
X = 20 mm
Y = 10 mm
Z = 15 mm
Cuando se taladra o fresa según un plano de la pieza en
coordenadas absolutas, la herramienta se desplaza sobre las
coordenadas indicadas.
Posiciones incrementales de la pieza
Una posición puede estar referida a la posición nominal anterior: en
este caso el punto cero relativo se coloca sobre la posición nominal
anterior. Se habla entonces de coordenadas incrementales
(incremento = aumento), o bien de una cota incremental (ya que la
posición viene indicada por cotas sucesivas)
Las coordenadas incrementales se caracterizan mediante una
I .
Ejemplo: Coordenadas incrementales de la posición 3 referidas
a la posición 2
Coordenadas absolutas de la posición 2 :
X
= 10 mm
Y = 5 mm
Z = 20 mm
Coordenadas incrementales de la posición 3 :
I X = 10 mm
I Y = 10 mm
I Z = –15 mm
Cuando se taladra o fresa según el plano de una pieza en
coordenadas incrementales, la herramienta se desplaza según el
valor de las coordenadas.
Por lo tanto una posición incremental es la indicación de una
posición específica y relativa. También es incremental una posición
como recorrido restante respecto a la posición nominal (en este
caso el punto cero relativo se encuentra en la posición nominal).

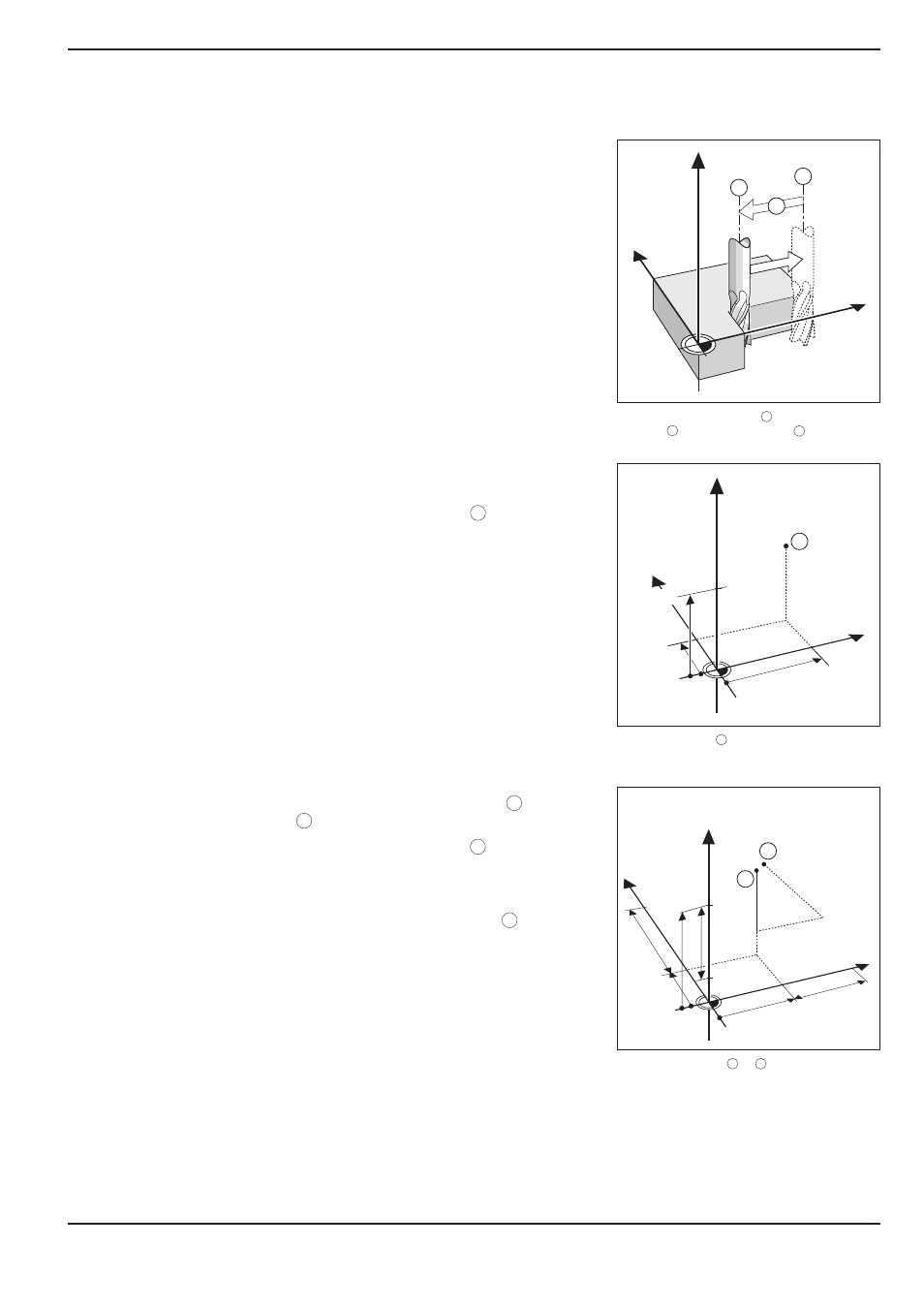

Fig. 5: Posición nominal S , posición real
I y recorrido restante R
Fig. 6: Posición 1 del ejemplo "Posiciones
absolutas de la pieza"
Fig. 7: Posiciones 2 y 3 del ejemplo
"Posiciones incrementales de la pieza"
