I - 2 Trabajar con el POSITIP – Primeros pasos
32 Modo de empleo POSITIP 855
Y
X
50
50
30
30
1
20
20
2
0
0
Visualizar y alcanzar posiciones
Funcionamiento: RECORRIDO RESTANTE

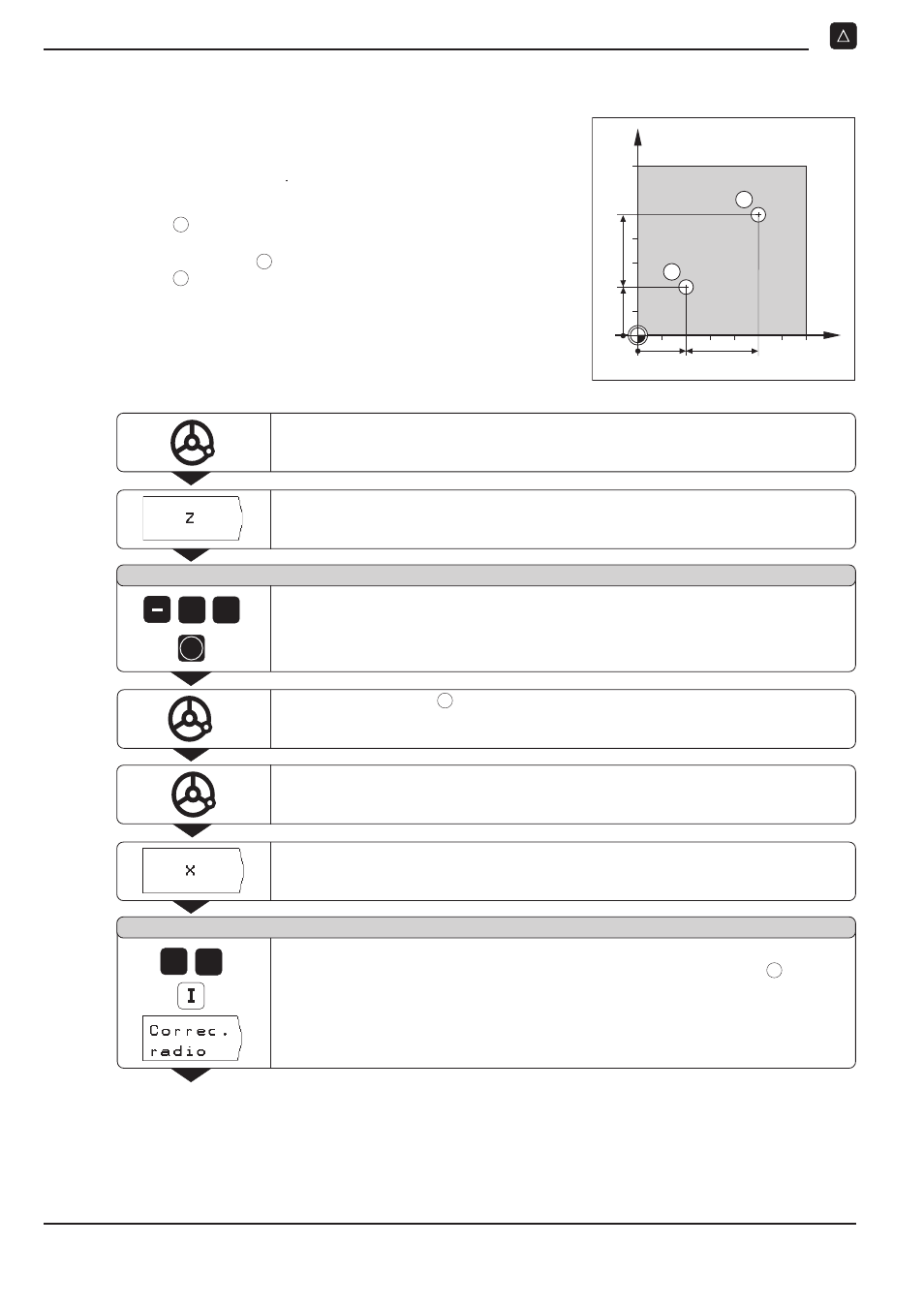

Ejemplo: Taladrar mediante el "Desplazamiento a cero"
Introducir las coordenadas en cotas incrementales:
Se caracterizan aquí y en pantalla con una "
I ".
El punto de referencia es el cero pieza.
Taladro 1 a X = 20 mm
Y = 20 mm
Distancia del taladro 2 al
taladro 1 I X= 30 mm
I Y= 30 mm
Profundidad del taladro Z =–12 mm
Posicionamiento previo sobre el primer taladro.
Seleccionar el eje Z.
Valor nominal de la posición ?
1 2
ENT
Introducir el Valor nominal de la posición para la profundidad del
taladro: Z = – 12 mm. Confirmar la introducción
Se visualiza la ayuda gráfica de posicionamiento para el eje Z.
Realizar el taladro 1 : desplazar el eje Z al valor de visualización cero.
El recuadro de la ayuda gráfica de posicionamiento queda centrado entre las
marcas.
Valor nominal de la posición ?
Retirar el taladro según el eje de la herramienta ( Z ).
Seleccionar el eje X.
0 3
Introducir el Valor nominal de la posición : para el taladro 2 :
X = 30 mm y
activar la introducción como cota incremental.
Seleccionar la corrección de radio: R 0 .
