II - 1 Montaje y conexión eléctrica
POSITIP 855 Información técnica 85
Conexión del palpador de aristas
El palpador de aristas KT de HEIDENHAIN se conecta en el
conector Sub-D X10 en la parte posterior de la carcasa.
Si se utiliza un palpador de aristas, el POSITIP se deberá ajustar
con los siguientes parámetros de funcionamiento:
•
P25 (longitud del vástago)
• P26 (diámetro del vástago)
• P96 (emisión del valor de medida durante la función de palpación)
Los parámetros de funcionamiento se describen en el capítulo II - 2.
Distribución de los pines de conexión del palpador de aristas
Pin Distribución Tipo
1 Pantalla interior
2 Disponibilidad KT 130
6 UP +5 V KT 130
8 UP 0 V KT 130
13 Señal de conexión KT 130
14 Contacto +2.5 V KT 120
15 Contacto 0 V KT 120
Carcasa Pantalla exterior
Todos los demas pines: ¡Sin conexión!
X3 X2 X1
X10 X31(V.24 RS-232-C) T)
4

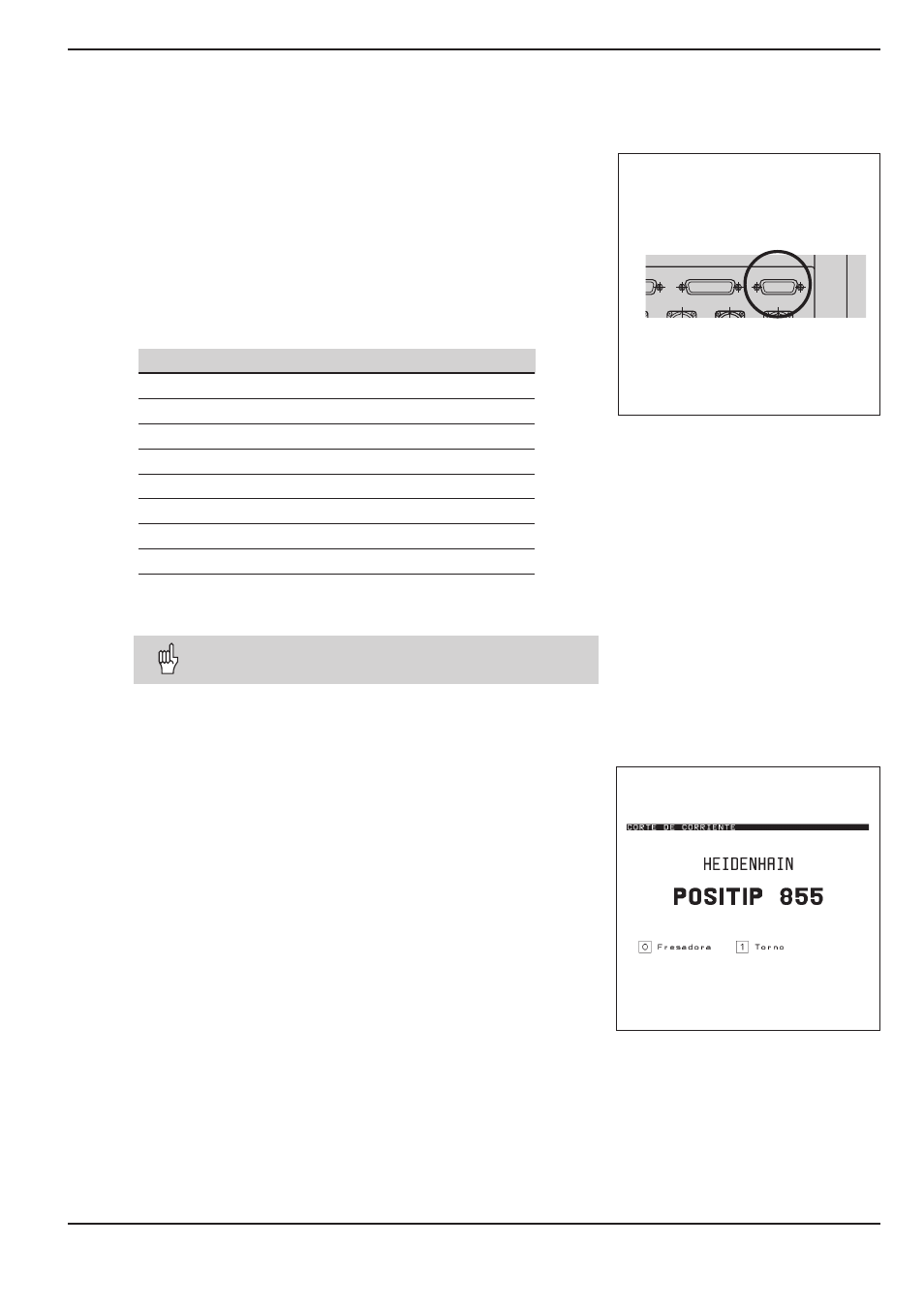

Fig 36: Conexión para el palpador de aristas
en el POSITIP
El conector X10 cumple la norma de "Separación de
seguridad" según la norma VDE 0160, 5.88.
Primera conexión
En la pimera conexión del POSITIP después de su suministro, aparece
la pantalla representada en la figura 37.
El tipo de POSITIP se selecciona pulsando de tecla correspondiente.
POSITIP como fresadora:
➤
➤ ➤ ➤ ➤ Pulsar la tecla 0.
POSITIP como torno:
➤
➤ ➤ ➤ ➤ Pulsar la tecla 1.
El POSITIP pondrá automáticamente a su disposición las funciones
precisas para el empleo seleccionado.
El empleo del POSITIP se podrá seleccionar de nuevo modificando
el parámetro de funcionamiento P 99.
Fig. 37: Pantalla del POSITIP después de la
primera conexión
