I - 4 Programación del POSITIP
58 Modo de empleo POSITIP 855

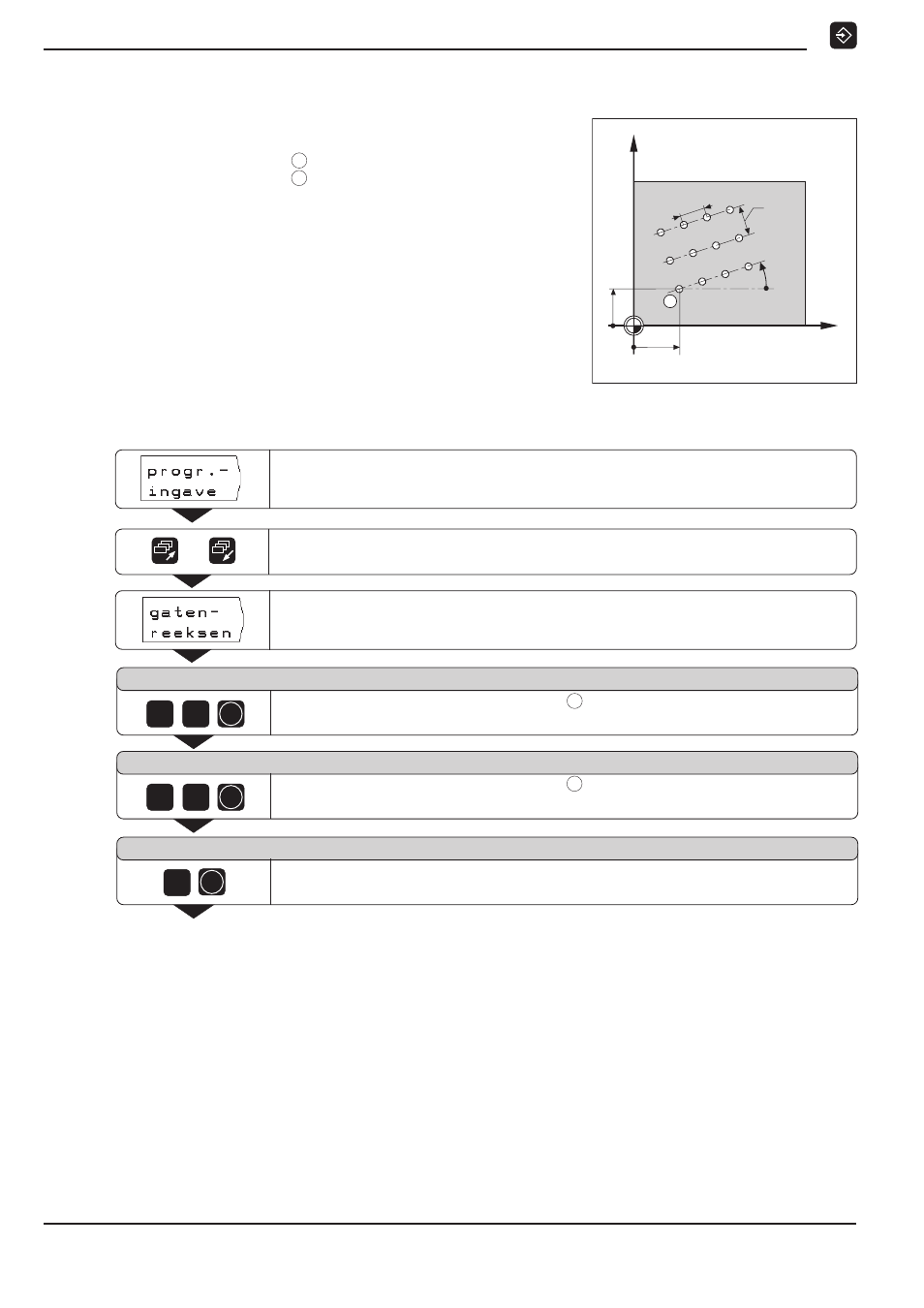

Ejemplo de un programa: filas de taladros
Coordenada X del taladro 1 X = 20 mm
Coordenada Y del taladro 1 Y = 15 mm
Número de taladros por fila 4
Distancia entre taladros 10 mm
Angulo entre las filas de taladros y el eje X 18°
Profundidad del taladro Z = – 5 mm
Número de filas 3
Distancia entre las filas 12 mm
Ejemplo: Introducción de los datos de filas de taladros en un programa
Modo de funcionamiento: MEMORIZAR PROGRAMA
Pasar página hasta la tercera carátula de softkeys.
Seleccionar Introducción del programa
/
Introducir en un programa los datos de las Filas de taladros.
Y
X
15
20 0
0
1
10
18°
12
1 5
2 0
ENT
ENT
4 ENT
Figura de taladros en un programa
1er taladro X ?
1er taladro Y ?
Taladros por fila ?
Introducir el número de Taladros por fila ( NUM.T = 4 ).
Confirmar la introducción.
Introducir la coordenada Y del taladro 1 ( POSY = 15 mm ).
Confirmar la introducción.
Introducir la coordenada X del taladro 1 ( POSX = 20 mm ).
Confirmar la introducción.
