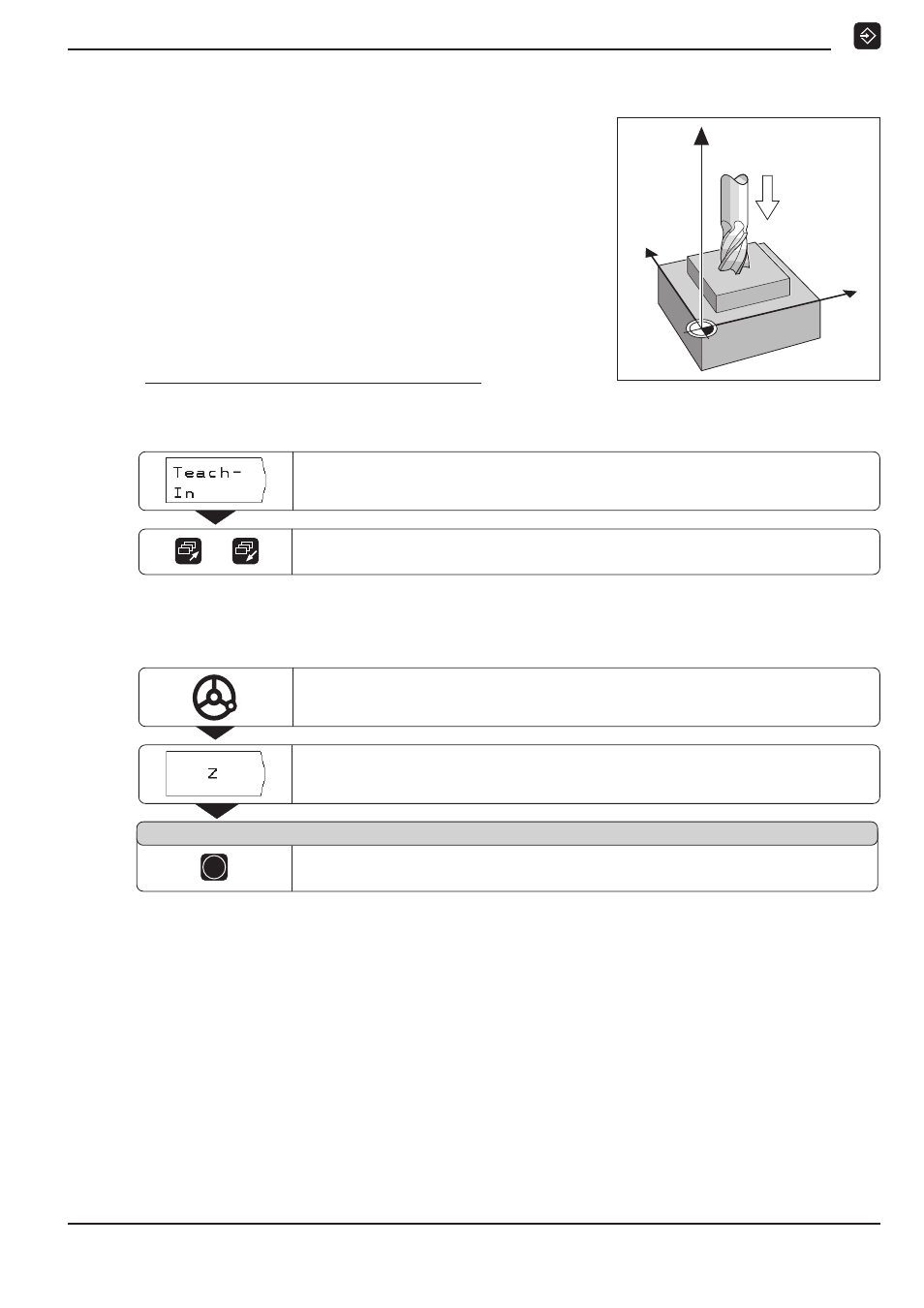

Ejemplo: TEACH-IN / POSICION ACTUAL :
Rozar en puntos de la isla y transmitir las posiciones al programa
Con la función TEACH-IN / POSICION ACTUAL se elabora
un programa que contiene las posiciones reales de la herramienta.
Cuando se ejecuta un programa con las posiciones reales :
➤
➤ ➤ ➤ ➤ Se utiliza una herramienta con el mismo diámetro
con el que se han rozado las posiciones reales.
➤ ➤ ➤ ➤ ➤ Cuando se utiliza otra herramienta, deberán introducirse todas
las frases de programa con corrección de radio.
En este caso se indica como radio de la herramienta la
diferencia entre los radios de ambas herramientas:
Radio de la herramienta de mecanizado
– Radio de la herramienta en Teach-In
= Radio de la herramienta a introducir
Y
X
Z
Aceptar posiciones: Funcionamiento Teach-In
Modo de funcionamiento: MEMORIZAR PROGRAMA
Seleccionar Teach-In .
Pasar página hasta que aparezca TEACH-IN / POSICION REAL.
/
Ejemplo: Aceptar la coordenada Z (superficie de la pieza)
en un programa
Seleccionar el eje de la herramienta ( Z ).
Desplazar la herramienta hasta rozar la superficie de la pieza.
Aceptar el valor actual del eje Z en el programa . ENT
Aceptar el valor actual de Z ?
