II - 1 Montaje y conexión eléctrica
POSITIP 855 Información técnica 83
Montaje y conexión eléctrica
Volumen del suministro
• Visualizador de cotas POSITIP 855
• Conector de red
• Modo de empleo
Montaje y fijación del POSITP
El POSITIP se puede fijar con tornillos M4 en la parte inferior de la
carcasa o sobre un soporte bisagra de HEIDENHAIN
(nº id. 281 619 01).
La distancia entre los taladros está indicada en las medidas de
dimensiones (vease el capítulo II - 8).
Conexión eléctrica
¡Peligro de descarga!
¡Antes de abrir la carcasa sacar el enchufe!
¡Conectar la protección de masa!
¡La protección no debe interrumpirse nunca!
¡Peligro para componentes internos!
¡Realizar las conexiones del conector únicamente
con la tensión de red desconectada!
¡Emplear sólo fusibles originales de repuesto!
Conexión de red
El POSITIP se puede conectar a una tensión alterna entre
100 V y 240 V (48 Hz a 62 Hz).
No se tiene que ajustar el POSITIP a la tensión disponible.
Cableado del conector de red
Véase la figura 32:
Conexión de red en contactos
L y N
Toma a tierra en contacto
Sección mínima del cable de conexión a red: 0.75 mm 2
II - 1

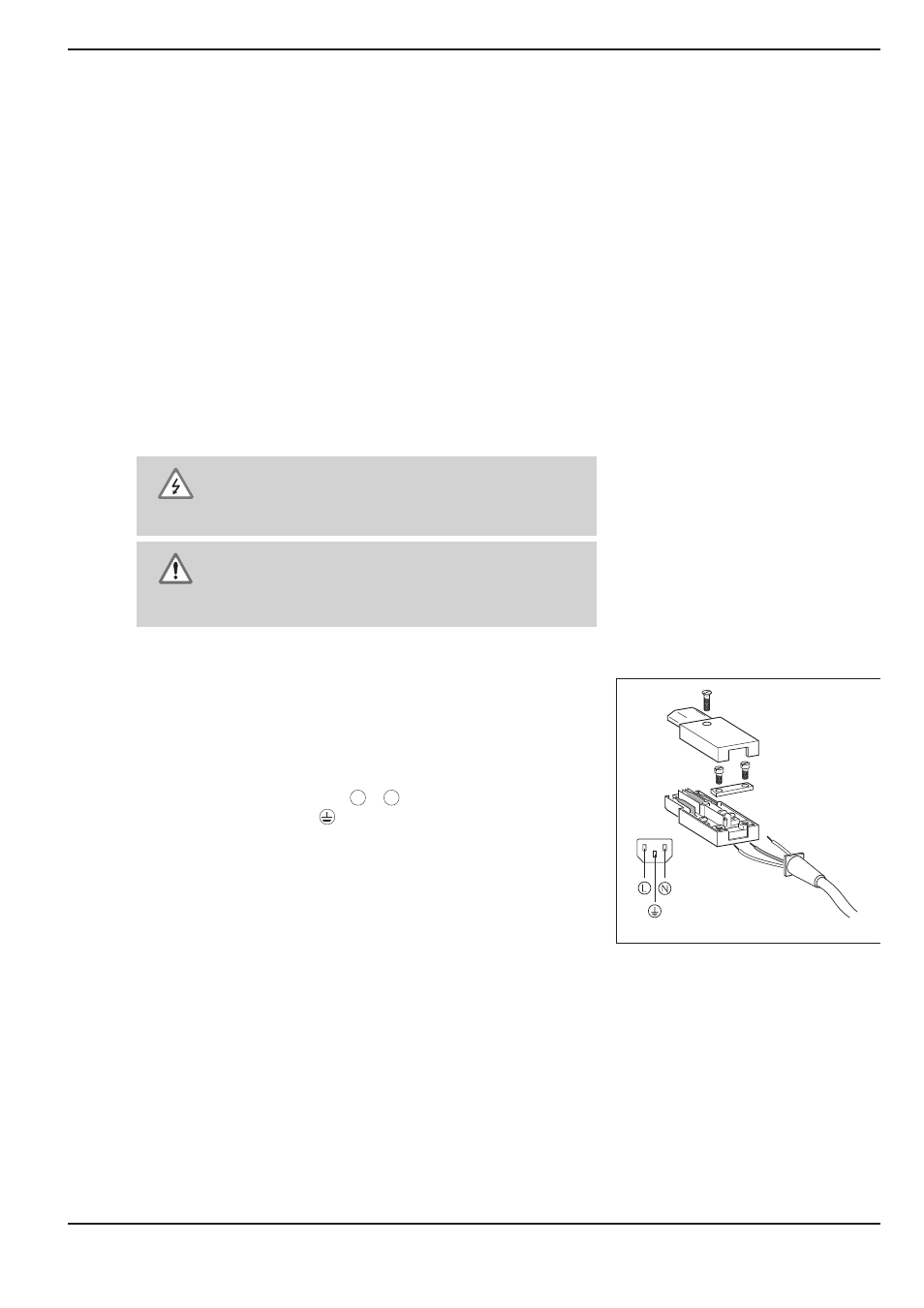

Fig. 32: Cableado del conector de red
