I - 2 Trabajar con el POSITIP – Primeros pasos
30 Modo de empleo POSITIP 855
Y
X
1 2
3 4
60 30
20
50
0
0
Visualizar y alcanzar posiciones

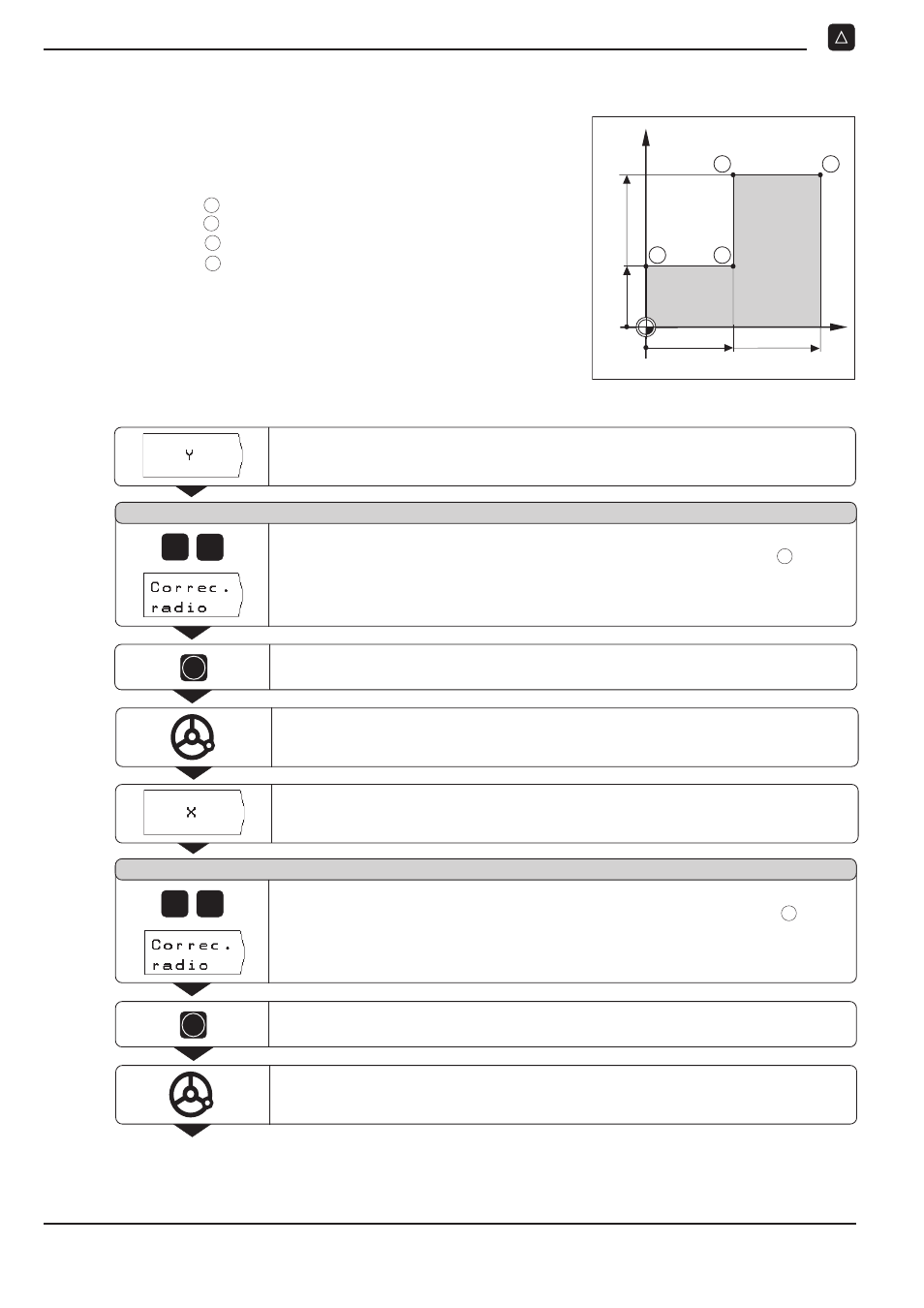

Ejemplo: Fresado de un escalón mediante el "Desplazamiento a cero"
Las coordenadas se introducen como cotas absolutas,
el punto de referencia es el cero pieza.
Pto. esquina 1 X = 0 mm Y = 20 mm
Pto. esquina 2 X = 30 mm Y = 20 mm
Pto. esquina 3 X = 30 mm Y = 50 mm
Pto. esquina 4 X = 60 mm Y = 50 mm
Preparación:
➤
➤ ➤ ➤ ➤ Introducir los datos de la herramienta.
➤
➤ ➤ ➤ ➤ Posicionamiento previo de la herramienta
(p.ej. X = Y = – 20 mm).
➤ ➤ ➤ ➤ ➤ Desplazar la herramienta a la profundidad de fresado.
Funcionamiento: RECORRIDO RESTANTE
Seleccionar el eje Y.
ENT
Aceptar el valor nominal de la posición.
Se visualiza la ayuda gráfica de posicionamiento para el eje Y.
Desplazar el eje Y al valor de visualización cero.
El recuadro de la ayuda gráfica de posicionamiento queda centrado entre las
marcas.
Seleccionar el eje X.
Desplazar el eje X al valor de visualización cero.
El recuadro de la ayuda gráfica de posicionamiento queda centrado entre las
marcas.
0 3
Valor nominal de la posición ?
ENT
Aceptar el valor nominal de la posición.
Se visualiza la ayuda gráfica de posicionamiento para el eje X.
Introducir el valor nominal de la posición para el punto de la esquina 2 :
X = + 30 mm y
seleccionar la corrección del radio de la herramienta: R –
0
Valor nominal de la posición ?
Introducir el valor nominal de la posición para el punto de la esquina 1 :
Y = + 20 mm y
seleccionar la corrección del radio de la herramienta: R + .
