I - 2 Trabajar con el POSITIP – Primeros pasos
26 Modo de empleo POSITIP 855
Fijación del punto de ref. con una herramienta
También cuando se quiere fijar puntos de referencia rozando la pieza
con la herramienta, se pueden emplear las funciones de palpación del
POSITIP, descritas en "Fijación del punto de ref. con el palpador de
aristas":
Arista, Línea central y Centro círculo .
Preparación: Introducir el diámetro de la herramienta y
seleccionar el punto de referencia
➤ ➤ ➤ ➤ ➤ Pulsar la tecla MOD y pasar página hasta la carátula con la
softkey Tabla de herramientas .
➤ ➤ ➤ ➤ ➤ Seleccionar el parámetro de usuario
Tabla de herramientas .
➤ ➤ ➤ ➤ ➤ Seleccionar la herramienta con la que se fijará el punto de ref.
➤
➤ ➤ ➤ ➤ Salir de la tabla de herramientas:
Pulsar de nuevo la tecla MOD.
➤ ➤ ➤ ➤ ➤ Seleccionar el número del punto de ref. deseado con las teclas
cursoras verticales.
El número del punto de ref. seleccionado se visualiza en
pantalla abajo a la derecha.
Funciones de palpación para fijar el punto de referencia
Ejemplo: Fijar la linea intermedia entre dos aristas de la pieza
previamente introducidas como líneas de referencia
La línea central es paralela al eje Y.
Coordenadas deseadas
para la línea central:
X = 50 mm
Y
X
2
1
Z
M
X?
Seleccionar Línea central
Funcionamiento: VALOR ACTUAL
Seleccionar Palpar .
Seleccionar el eje para el que se han fijado las coordenadas: eje X.

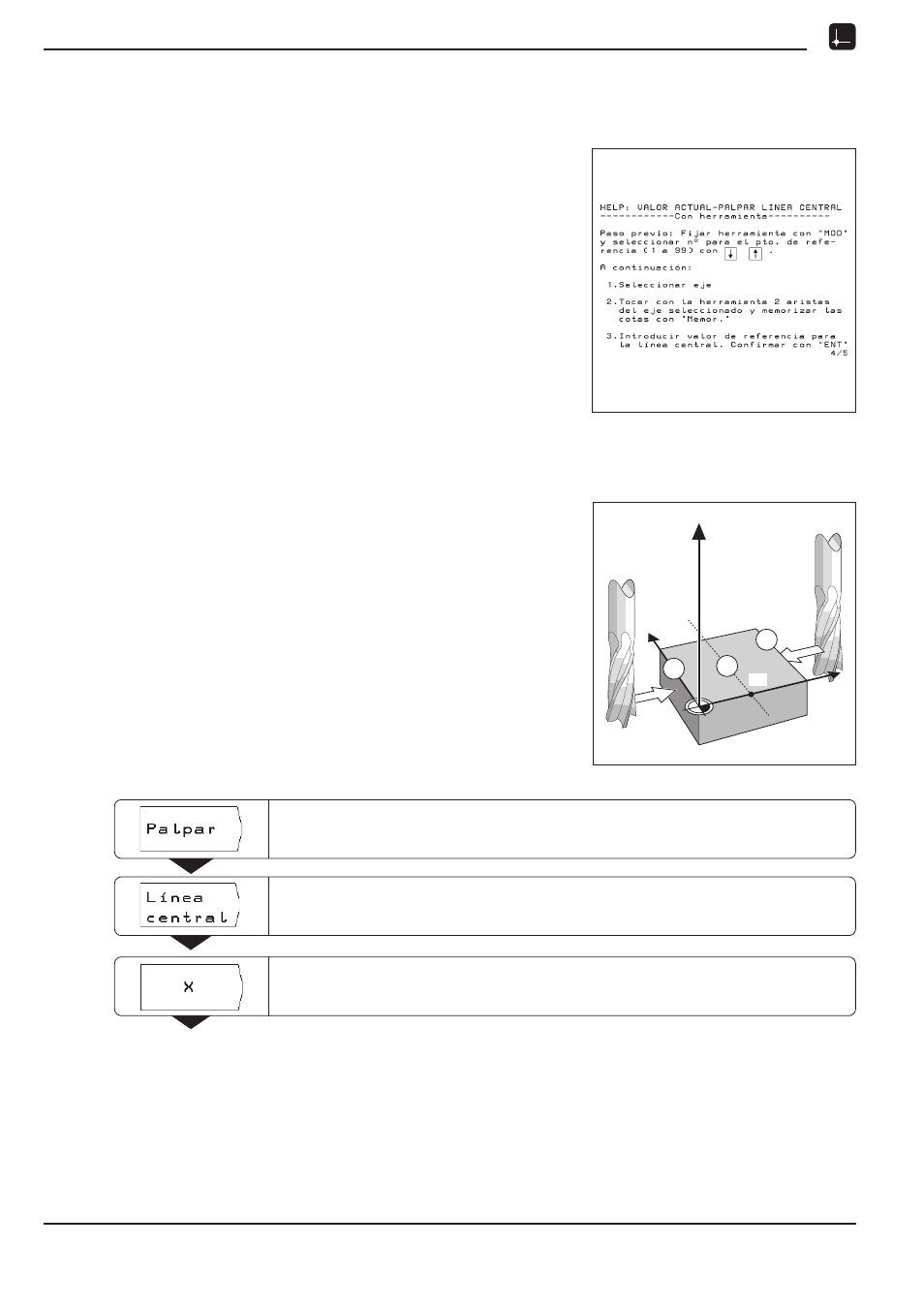

Fig. 20: Instrucciones para el usuario integradas
en la función de palpación para htas.
