I - 2 Trabajar con el POSITIP – Primeros pasos
20 Modo de empleo POSITIP 855
Fijación del punto de ref.: alcanzar posiciones e introducir valores actuales
La forma más sencilla de fijar los puntos de referencia es con las
funciones de palpación del POSITIP, no importa si la pieza se palpa con
un palpador de aristas KT de HEIDENHAIN o si se roza con una
herramienta. Las funciones de palpación se describen en la página 22.
Naturalmente también se puede rozar de forma convencional una
arista de la pieza e introducir la posición de la herramienta como
punto de referencia (véase ejemplo en esta página y en la
siguiente).
El POSITIP memoriza hasta 99 puntos de referencia en una tabla
de puntos de referencia. De esta forma se suprimen los cálculos
de desplazamientos en el caso de que se trabaje según el plano de
una pieza complicada, con varios puntos de referencia.
En la tabla de los puntos de referencia, para cada uno de ellos se
encuentran las posiciones que el POSITP ha asignado a los puntos
de referencia de la escala de la regla en el momento de fijarlos
(valores REF).Si se modifican los valores REF en la tabla de puntos
de referencia, el punto de referencia se desplaza.

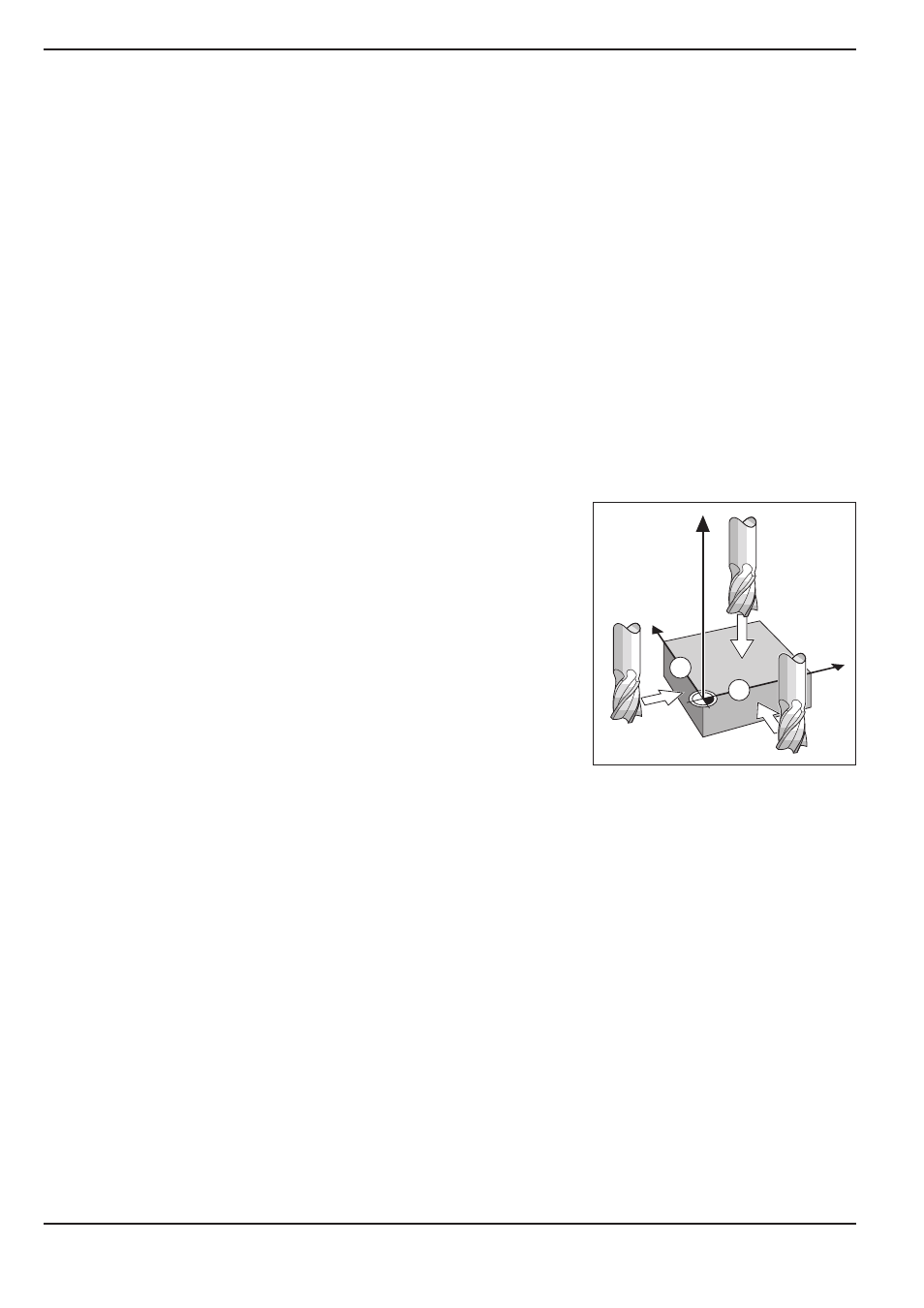

Ejemplo: Fijar el punto de ref. de la pieza sin la función de palpación
Plano de mecanizado: X / Y
Eje de la herramienta:: Z
Radio de la herramienta: R = 5 mm
Secuencia para fijar cada
eje en este ejemplo:
X - Y - Z
Preparación: Selección del punto de referencia
El punto de referencia se selecciona con las teclas cursoras
verticales.
El POSITIP indica el número del punto de referencia actual abajo a
la derecha de la pantalla.
Preparación: Llamada a los datos de la herramienta
Se llama a los datos de la herramienta que se vaya a emplear para
rozar la pieza (véase página anterior).
Y
X
2
1
Z
