I - 3 Trabajar con el POSITIP – Figura de taladros
POSITIP 855 Modo de empleo 35
Figura de taladros y cajera rectangular
En este capítulo se describen las funciones de las figuras de taladros
Círculo de taladros y Filas de taladros y el fresado de
Cajeras rectangulares .
En el modo de funcionamiento RECORRIDO RESTANTE seleccionar
mediante la softkey correspondiente, la función de la figura de
taladros o el fresado de la cajera e introducir los datos. Normalmente
dichos datos se toman sencillamente del plano de la pieza (p.ej.
profundidad del taladro, número de taladros, dimensiones de la
cajera).
El POSITIP cálcula en las figuras de taladros la posición de los taladros
y elabora un gráfico para cada figura de taladros. En el fresado de
cajeras calcula todos los recorridos para el desbaste de la cajera.
Al realizar el mecanizado se activa la ayuda gráfica de posicionamiento:
Cada taladro se posiciona sencillamente mediante el "Desplazamiento
a cero".
Círculo de taladros
Para realizar el círculo de taladros hay que conocer:
•
Círculo completo o segmento de un círculo
• Nº de taladrados
• Coordenadas del centro del círculo y radio del círculo
• Angulo inicial: paso angular al primer taladro
• En segmentos de círculo: Paso angular entre los taladros
• Profundidad del taladro
El POSITIP calcula las coordenadas de los taladros para
posicionarse posteriormente mediante el "Desplazamiento a cero".
La ayuda gráfica de posicionamiento está disponible para todos los
ejes que se desplacen. Para el eje de la herramienta el POSITIP
muestra un margen sombreado.
Con el gráfico se puede comprobar antes del mecanizado, si el
POSITIP ha calculado el círculo de taladros deseado.
El gráfico del círculo de taladros sirve también cuando los taladros se:
•
seleccionan directamente
• ejecutan por separado
• saltan
Función Softkey/Tecla
Seleccionar círculo completo
Seleccionar segmento de un círculo
Saltar a la línea de introducción superior
Saltar a la línea de introducción inferior
Aceptar los valores introducidos
Finalizar la introducción
ENT
I - 3

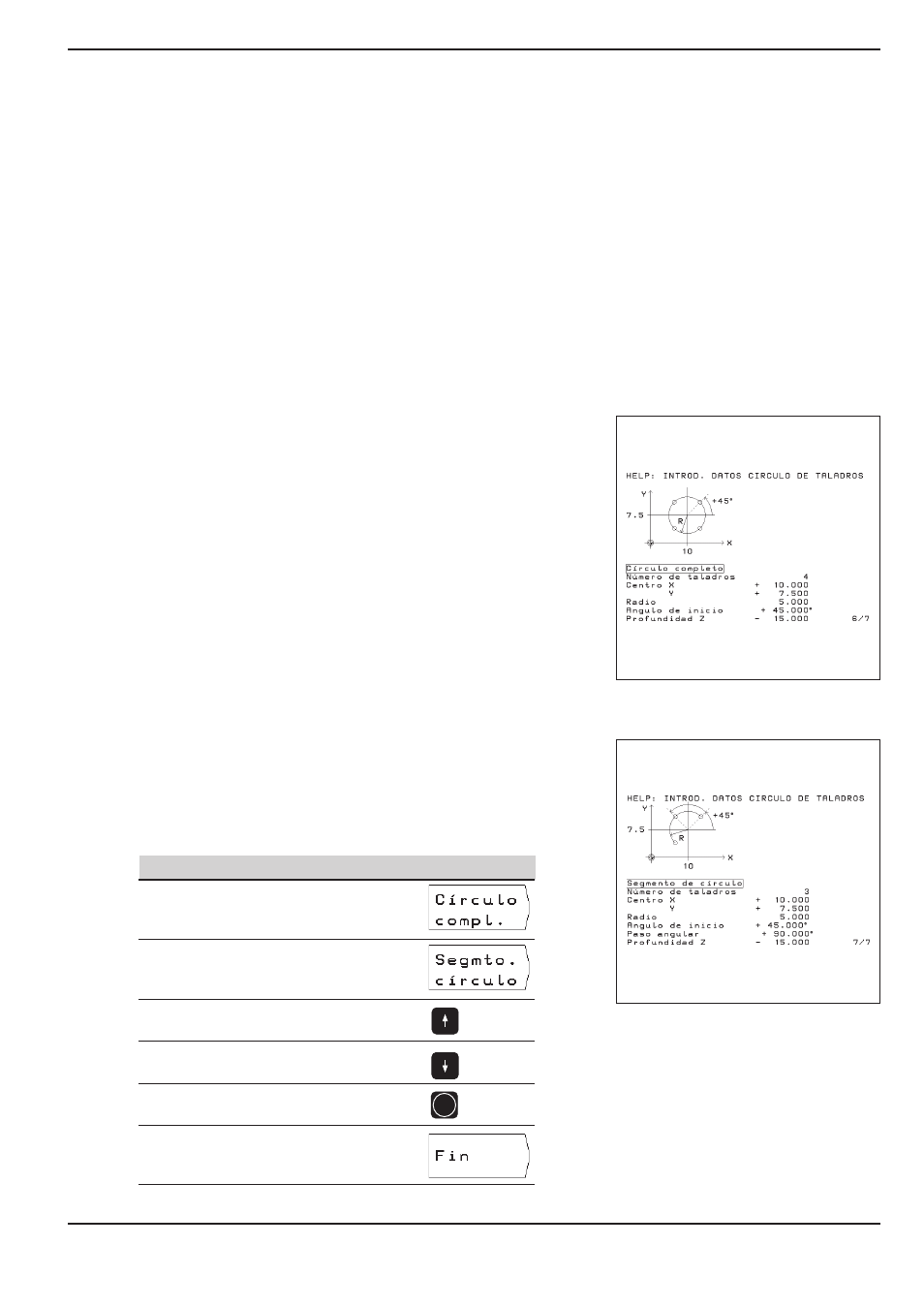

Fig. 24: Instrucciones para el usuario: gráfico
del círculo de taladros (segmento de un
círculo)
Fig. 23: Instrucciones para el usuario : gráfico
del círculo de taladros (círculo completo)
