I - 3 Trabajar con el POSITIP – Figura de taladros
42 Modo de empleo POSITIP 855

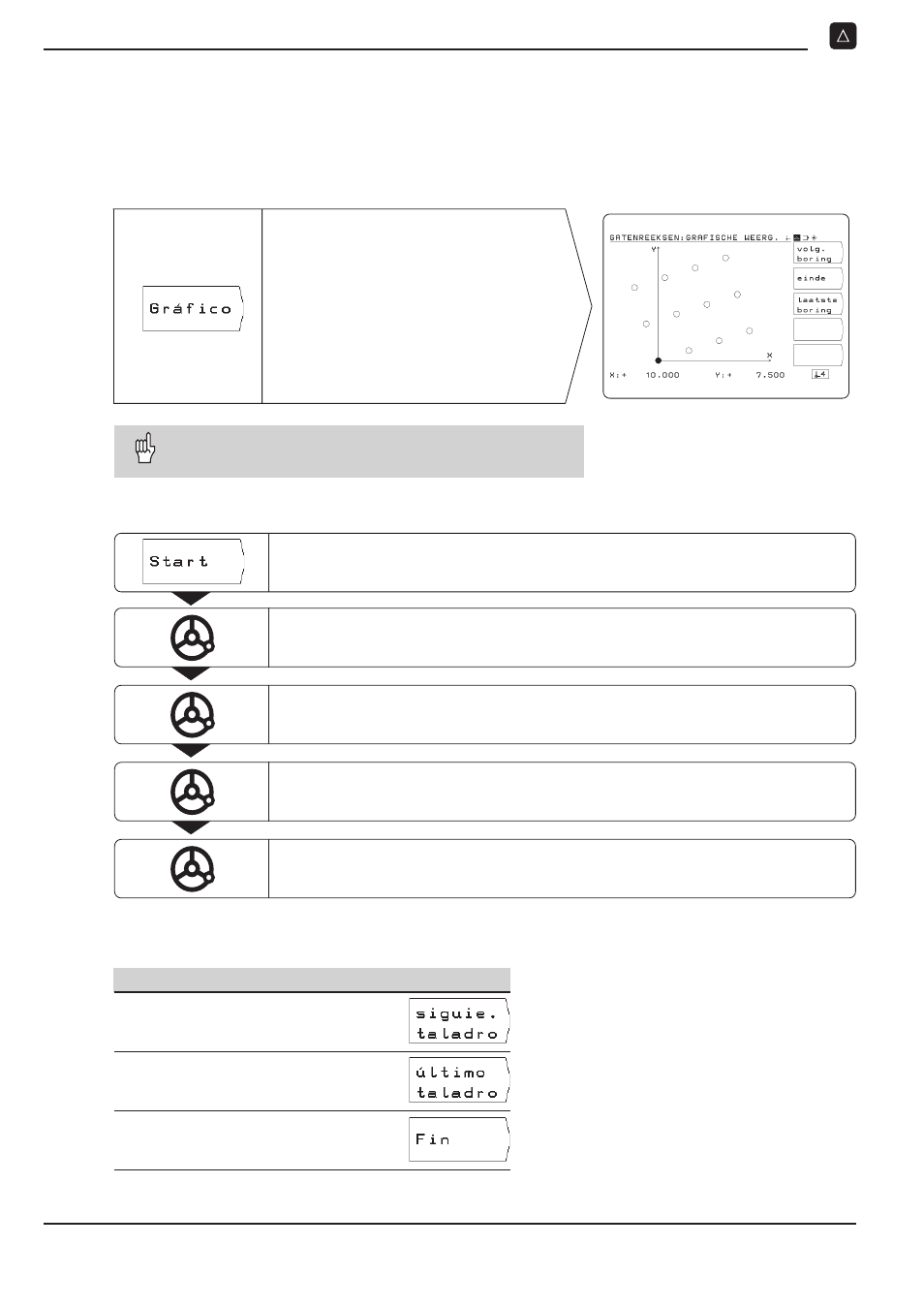

2º paso: Visualizar el gráfico de las filas de taladros
Con el gráfico de las filas de taladros se pueden comprobar
rápidamente los datos introducidos.
El gráfico representa el taladro actual como un círculo sombreado.
Filas de taladros
El POSITIP representa gráficamente
las filas de taladros , aquí 3 filas cada
una con 4 taladros:
1er taladro a X=20 mm, Y=10 mm;
Distancia entre taladros 10 mm;
Angulo entre las filas de taladros y el
eje X 18°;
Distancia entre filas 12 mm;
Las coordenadas del taladro actual
están abajo en la pantalla.
En el gráfico de las filas de taladros influye el parámetro
P 89 (véase el capítulo II - 2).
3er paso: Taladrar
Iniciar las Filas de taladros .
Después del taladrado, retirar la herramienta.
Ejecutar todos los demas taladros tal como se describe aquí.
Funciones para taladrar y para el gráfico
Función Softkey
Siguiente taladro
Salto al último taladro
Finalizar el taladrado
Taladrar:
Desplazarse hacia cero en el eje de la herramienta.
La ventana de la ayuda de posicionamiento aparece de forma pautada.
Llegada al taladro:
Desplazarse sucesivamente hacia cero según las coord. del plano de mecanizado.
La ventana de la ayuda de posicionamiento para este eje permanece activa.
