I - 1 Principios básicos para la indicación de posiciones
POSITIP 855 Modo de empleo 11
Principios básicos para la indicación de posiciones
Sistemas lineales de medida
Los sistemas lineales de medida convierten los movimientos de
los ejes de la máquina en señales eléctricas. El POSITIP valora
dichas señales, calcula la posición actual de los ejes de la máquina
e indica la posición como valor numérico.
En una interrupción de tensión se pierde la cota entre la posición
del eje de la máquina y la posición real calculada. Con las marcas
de referencia de los sistemas lineales de medida y la función REF
del POSITIP, se pueden recuperar las cotas al conectar de nuevo la
tensión de red.
Eje de referencia angular
Para las indicaciones angulares están definidos los sig. ejes de ref.:
Plano Eje de referencia angular
X Y +X
Y Z +Y
Z X +Z
El sentido de giro positivo es el sentido antihorario, cuando el plano
de mecanizado se observa en la dirección negativa del eje de la
herramienta (véase figura 10).
Ejemplo: Angulo en el plano de mecanizado X / Y
Angulo Corresponde a
+ 45° ... bisectriz entre +X e +Y
+/– 180° ... eje X negativo
– 270° ... eje Y positivo
Marcas de referencia
En las escalas de los sistemas de medida existen una o varias
marcas de referencia. Al sobrepasar las marcas de referencia, se
produce una señal que indica al POSITIP, que esa posición es el
punto de referencia (pto. de ref. de la escala = pto. de ref. fijo de la
máquina).
Al sobrepasar dichos puntos de referencia, con la función REF del
POSITIP, se calcula la asignación entre la posición del carro del eje
y los valores visualizados determinados por última vez.
En los sistemas lineales de medida con marcas de referencia
codificadas es suficiente desplazar los ejes un máximo de 20 mm
(en sistemas de medida angulares 20°).
Y
X
Z
Y
X
+45°
+180°
–180°
–270°

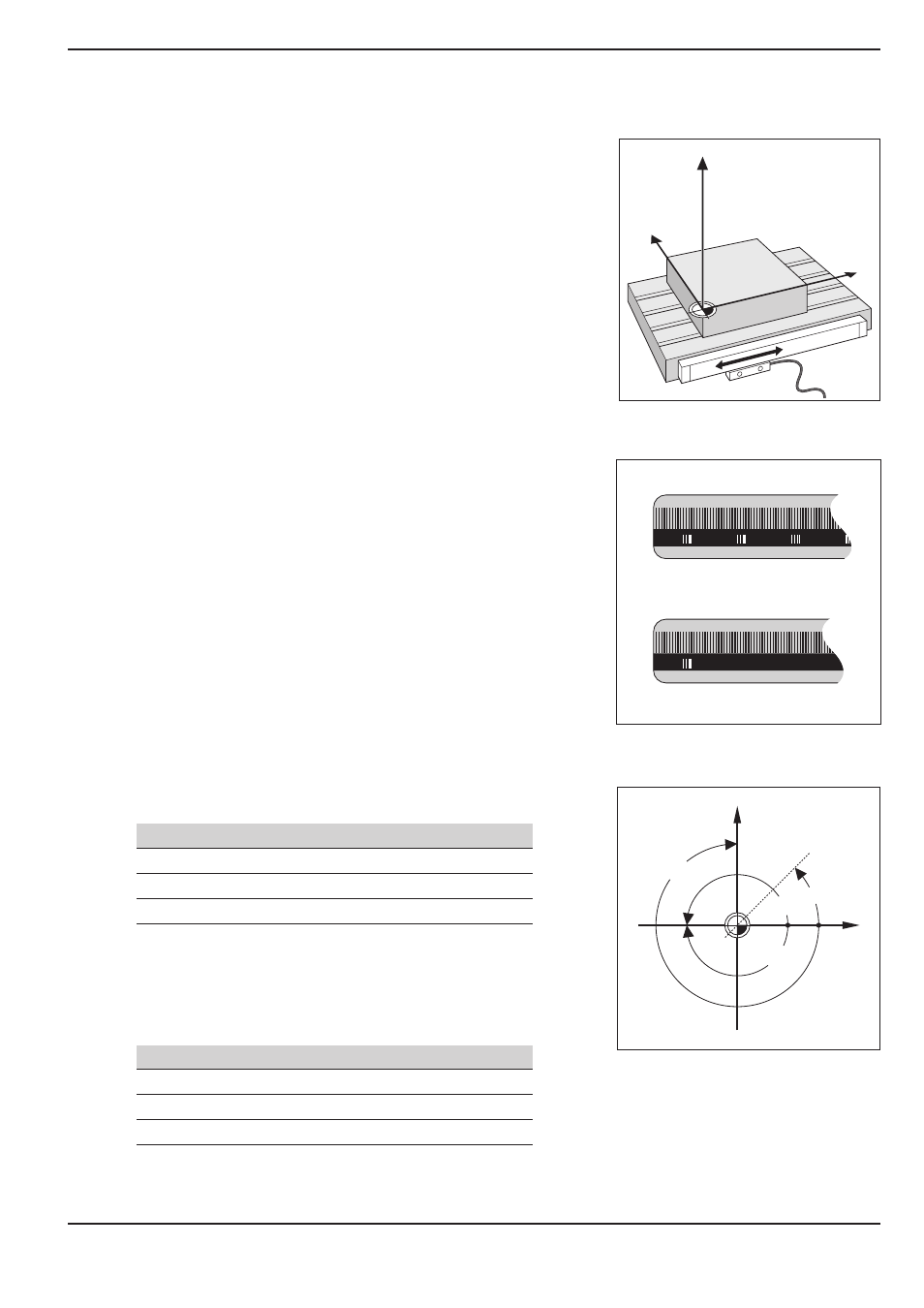

Fig 8: Sistema de medida para un eje lineal,
p.ej. para el eje X
Fig. 9: Reglas, arriba con marcas de ref.
codificadas, abajo con una sóla marca
de referencia
Fig.10: Angulo y eje de ref. angular, p.ej. en el
plano X / Y
