II - 1 Montaje y conexión eléctrica
84 Información técnica POSITIP 855

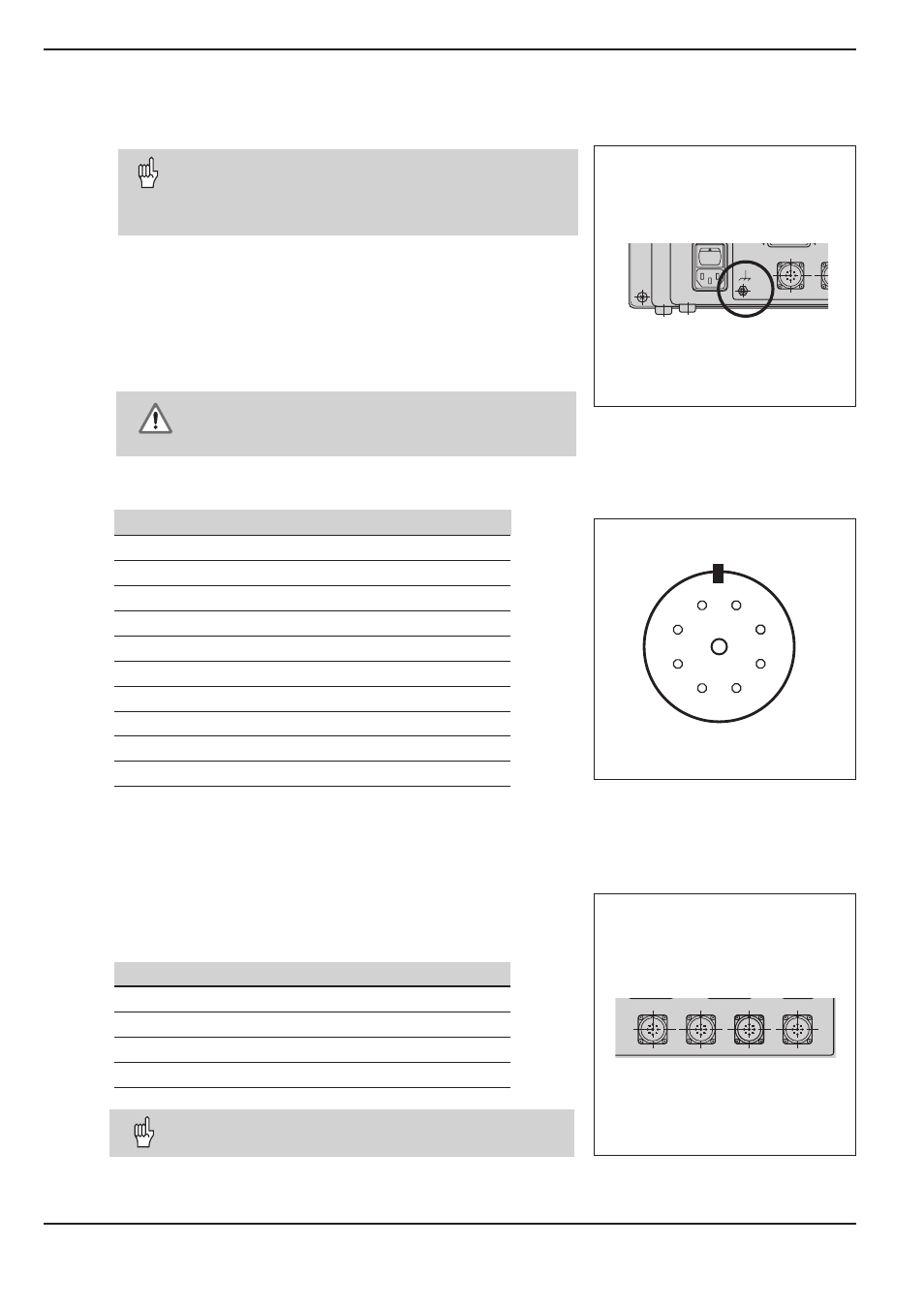

Conexión de los sistemas de medida
El POSITIP trabaja con sistemas lineales y angulares de medida
HEIDENHAIN con señales de salida sinusoidales.
Las conexiones de los sistemas de medida en la parte posterior de
la carcasa se denominan X1, X2, X3 y X4.
Los cables de conexión pueden ser de un máximo de 30 m.
¡Peligro para componentes internos!
¡Realizar las conexiones del conector únicamente
con la tensión de red desconectada!
Distribución de pines de las conexiones de los sistemas de medida
Pin Distribución
1 0°+
2 0°–
3 +5 V (U
P
)
4 0 V (U
N
)
5 90°+
6 90°–
7 Señal de las marcas de ref. RI+
8 Señal de las marcas de ref. RI–
9 Pantalla interior
Carcasa Pantalla exterior
Toma a tierra
¡Para aumentar la seguridad contra averías se une la
conexión a tierra en la parte posterior de la carcasa con
la toma a tierra de la máquina!
(Sección mínima 6 mm
2 )
X4
2
3
4 5
7
1
9
6
8
Las conexiones de los sistemas de medida están asignadas de forma
fija a los cuatro ejes. Con el parámetro de funcionamiento P49.
∗
se
determina la denominación del eje, p.ej. eje 1 = eje X, eje 2 = eje Y.
Eje Conexión del sistema de medida
1 X1
2 X2
3 X3
4 X4
X3 X2 X1 X4
Fig. 33: Toma a tierra en el POSITIP
Los conectores X1, X2, X3 y X4 cumplen la norma
de "Separación de seguridad" según VDE 0160, 5.88.
Fig. 34: Conector base del POSITIP para la
conexión de sistemas de medida
Fig. 35: Conexiones para los sistemas de
medida en el POSITIP
