I - 4 Programación del POSITIP
POSITIP 855 Modo de empleo 49
Y
X
1 2
3 4
60 30
20
50
0
0
Introducción de frases del programa

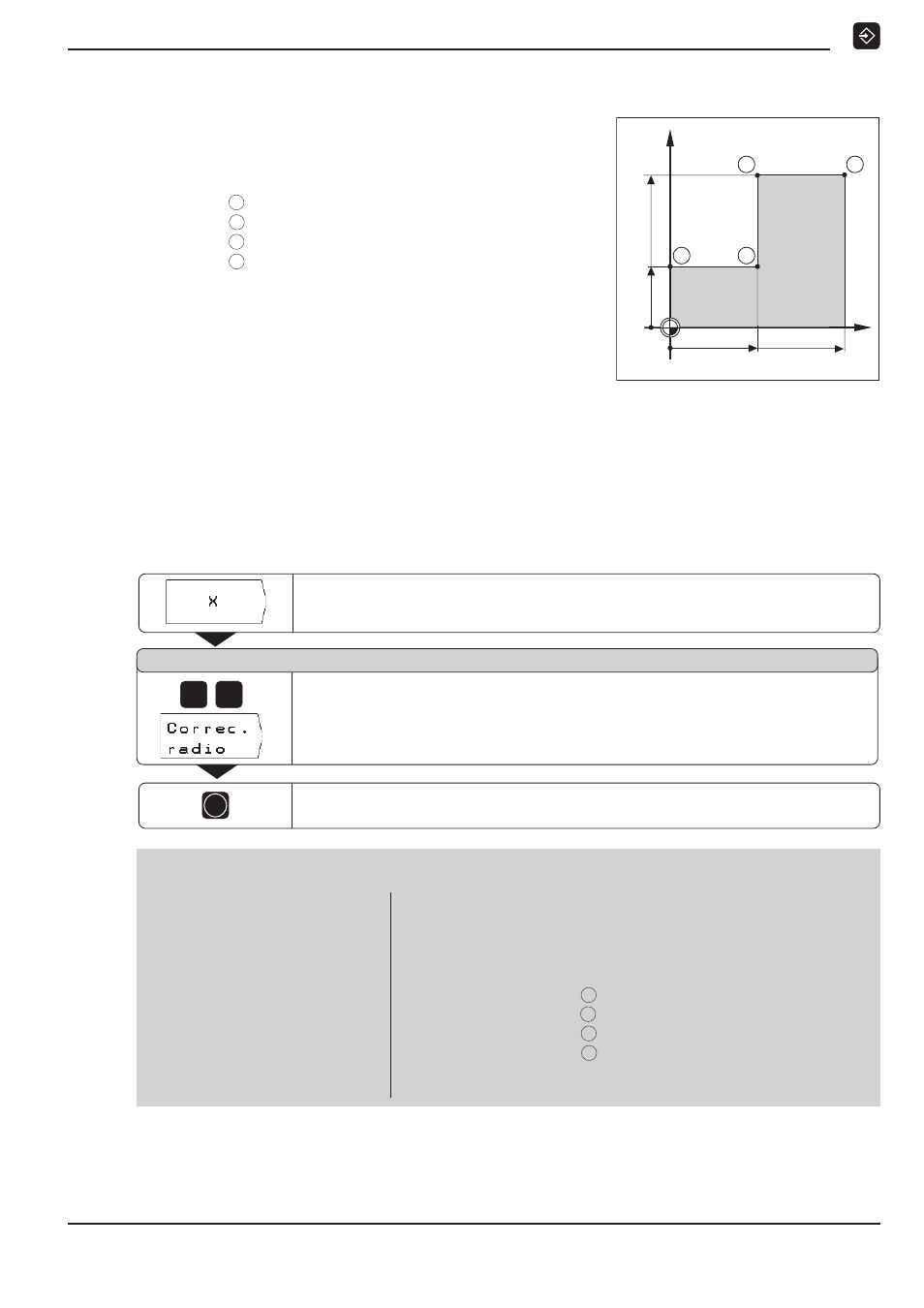

Ejemplo de programa: Fresado de un escalón
Las coordenadas se programan en cotas absolutas, el punto de
referencia es el cero pieza.
Pto. esquina 1 X = 0 mm Y = 20 mm
Pto. esquina 2 X = 30 mm Y = 20 mm
Pto. esquina 3 X = 30 mm Y = 50 mm
Pto. esquina 4 X = 60 mm Y = 50 mm
Resumen de todos los pasos del programa
➤
➤ ➤ ➤ ➤ En el menú principal MEMORIZAR PROGRAMA
seleccionar con la softkey Número progr. el índice de
programas.
➤ ➤ ➤ ➤ ➤ Introducir el número de programa que se desea ejecutar y
pulsar la tecla ENT.
➤ ➤ ➤ ➤ ➤ En el menú principal MEMORIZAR PGM seleccionar
Inroducción del pgm. .
➤ ➤ ➤ ➤ ➤ Introducir las posiciones nominales.
Ejecución de un programa terminado
Un programa ya finalizado se ejecuta en el modo de
funcionamiento
EJECUTAR PROGRAMA (véase el capítulo I - 5) .
Ejemplo: Introducir una posición nominal en un programa
(en el ejemplo frase 6)
Selección del eje de coordenadas ( eje X).
Frases del programa
0 BEGIN PGM 10 MM Inicio del programa, número de pgm y sistema métrico
1 Z+20.000 Altura de seguridad
2 X-20.000 R0 Posicionamiento previo de la herramienta en el eje X
3 Y-20.000 R0 Posicionamiento previo de la herramienta en el eje Y
4 Z-10.000 Desplazar la herramienta a la profundidad de fresado
5 Y+20.000 R+ Coordenada Y del pto. 1
6 X+30.000 R– Coordenada X del pto. 2
7 Y+50.000 R+ Coordenada Y del pto. 3
8 X+60.000 R+ Coordenada X del pto. 4
9 Z+20.000 Altura de seguridad
10 END PGM 10 MM Final del programa, nº del pgm y sistema métrico
Valor nominal de la posición ?
3 0
Confirmar la introducción. La posición nominal introducida está ahora en la
frase actual entre las líneas subrayadas.
ENT
Introducir el Valor nominal de la posición, p.ej. 30 mm
y
seleccionar la corrección de radio: R – .
