I - 3 Trabajar con el POSITIP – Figura de taladros
40 Modo de empleo POSITIP 855

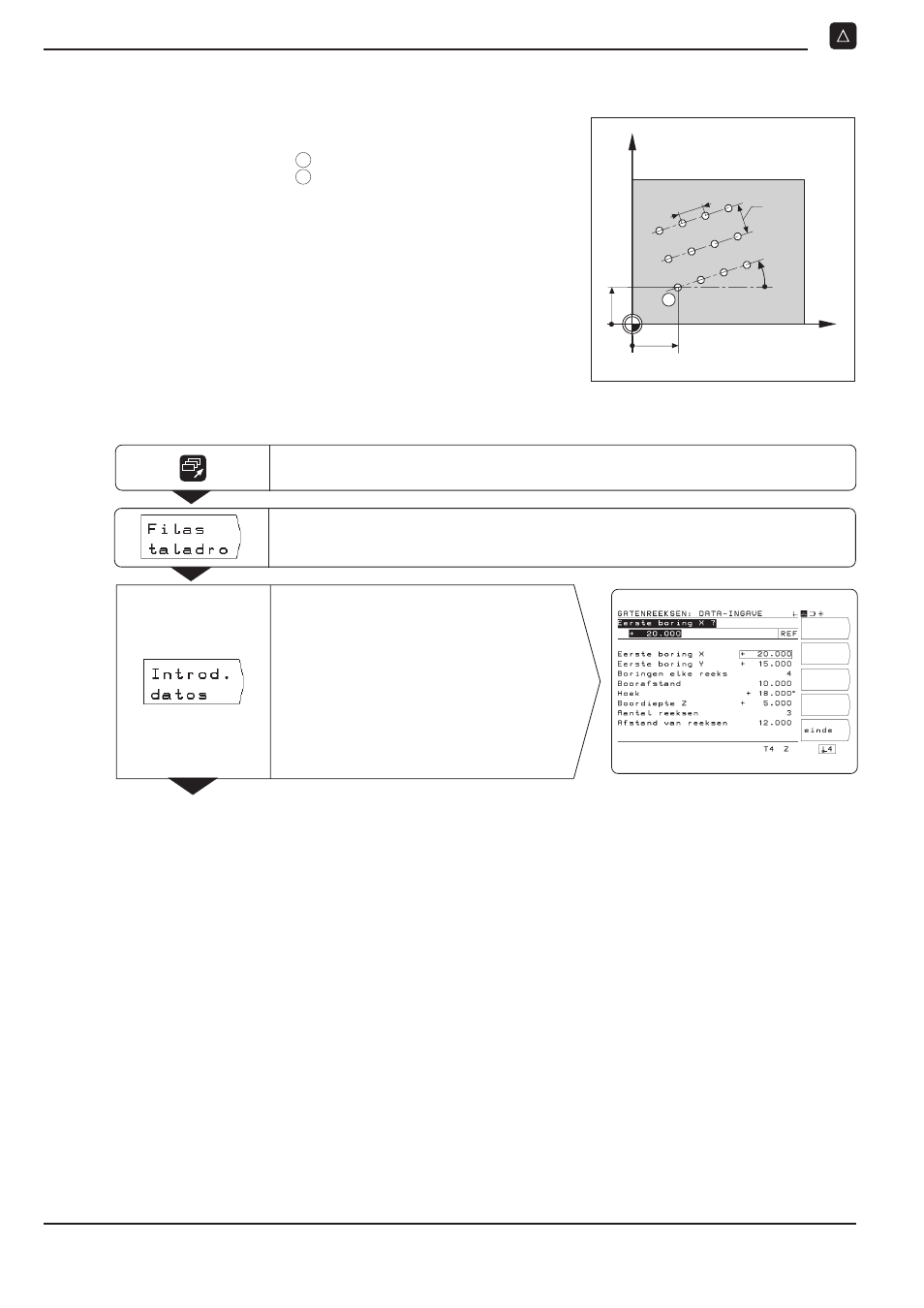

Filas de taladros
1er paso: Introducción de los datos de las filas de taladros
Modo de funcionamiento: RECORRIDO RESTANTE
Seleccionar Filas de taladros .
Seleccionar Introducción de datos .
Conmutar a la segunda carátula de softkeys en el funcion. RECORRIDO REST.
Y
X
15
20
0
0
1
10
18°
12
Ejemplo: Introducir y ejecutar filas de taladros
Coordenada X del taladro 1 X = 20 mm
Coordenada Y del taladro 1 Y = 15 mm
Número de taladros por fila 4
Distancia entre taladros 10 mm
Angulo entre las filas de taladros y el eje X 18°
Profundidad del taladro Z = – 5 mm
Número de filas 3
Distancia entre filas 12 mm
