I - 2 Trabajar con el POSITIP – Primeros pasos
POSITIP 855 Modo de empleo 31

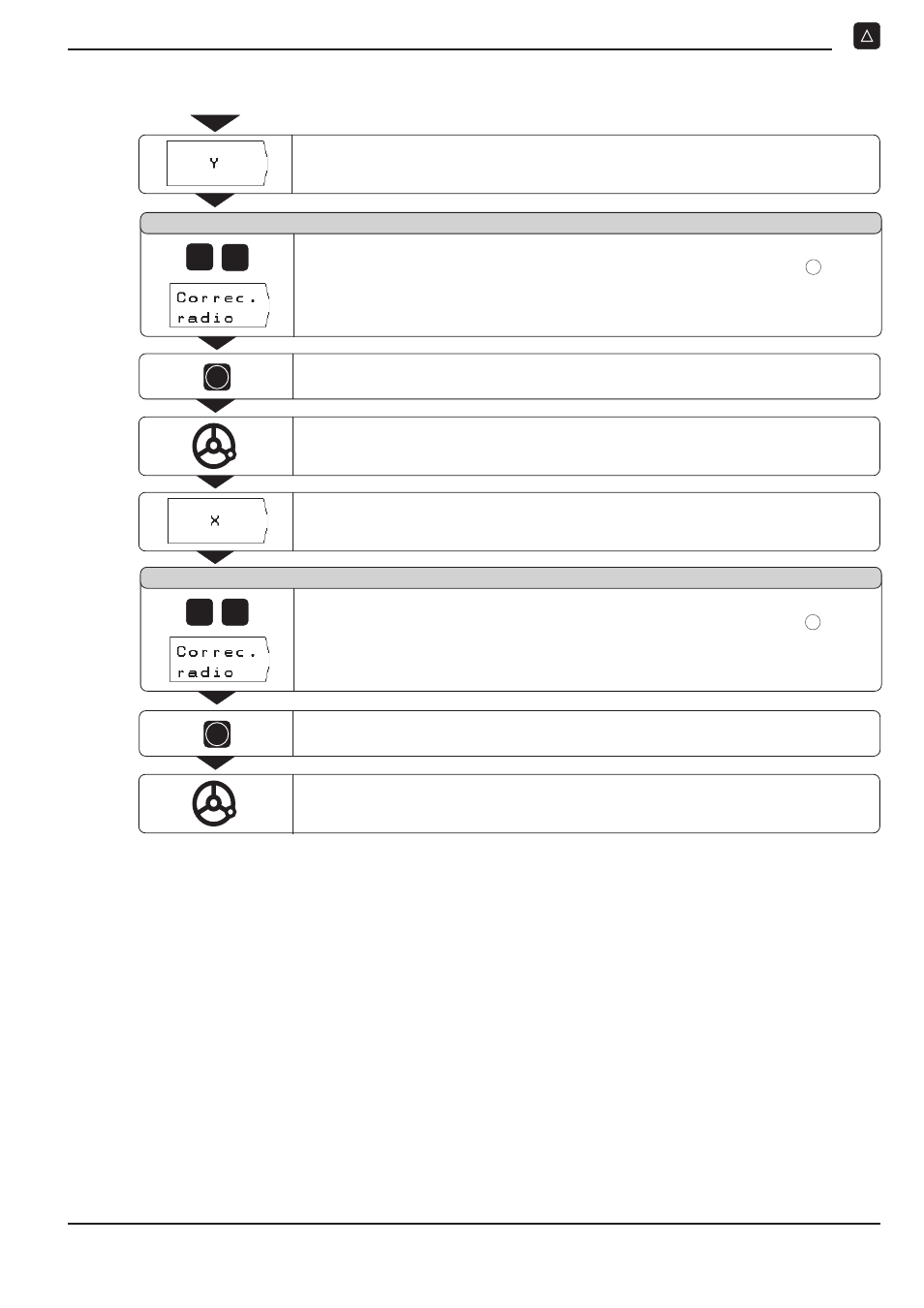

Visualizar y alcanzar posiciones
Seleccionar el eje Y.
0
Valor nominal de la posición ?
Introducir el valor nominal de la posición para el punto de la esquina 3 :
X = + 50 mm y
seleccionar la corrección del radio de la herramienta: R + .
5
ENT
Desplazar el eje Y al valor de visualización cero.
El recuadro de la ayuda gráfica de posicionamiento queda centrado entre las
marcas.
Seleccionar el eje X.
Aceptar el valor nominal de la posición.
Se visualiza la ayuda gráfica de posicionamiento para el eje Y.
0
Valor nominal de la posición ?
Introducir el valor nominal de la posición para el punto de la esquina 4 :
X = + 60 mm y
seleccionar la corrección del radio de la herramienta: R + .
6
ENT
Desplazar el eje X al valor de visualización cero.
El recuadro de la ayuda gráfica de posicionamiento queda centrado entre las
marcas.
Aceptar el valor nominal de la posición.
Se visualiza la ayuda gráfica de posicionamiento para el eje Y.
