InstalacIón
3-46 HPR400XD Auto Gas – 806163 Revisión 3

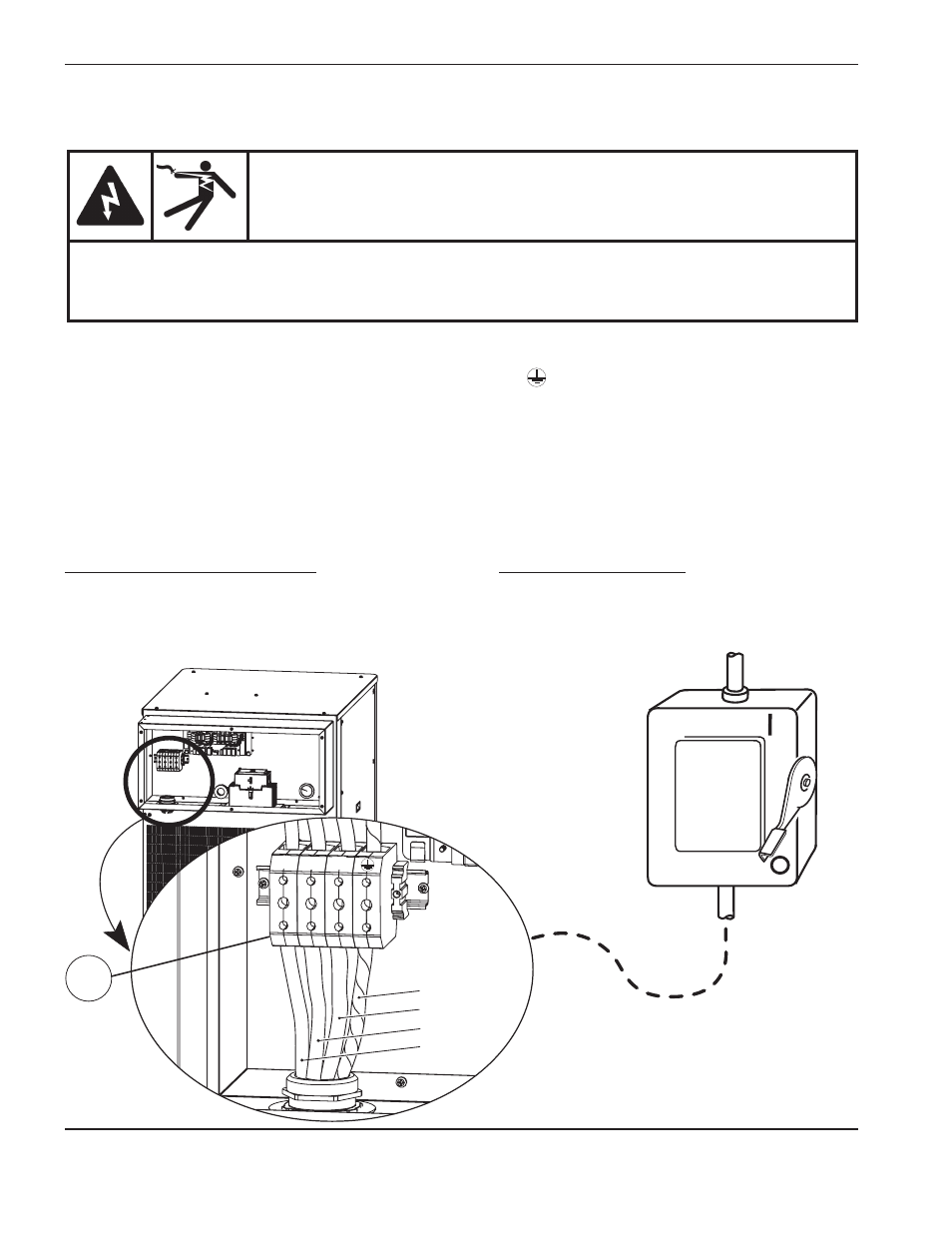

Conectar la energía
1. Insertar el cable de energía en el pasacables de la parte trasera de la fuente de energía.
2. Conectar el cable a tierra (tierra de protección) al terminal a tierra ( ) de TB1 como se muestra a continuación.
3. Conectar el conjunto de cables de energía a los terminales de TB1 como se muestra a continuación.
4. Verificar que el disyuntor de línea esté en la posición OFF (apagado) y se mantenga así el resto de la instalación del
sistema.
5. Conectar el conjunto de cables de energía al disyuntor de línea conforme a los códigos de electricidad nacionales
y locales.
Colores cables América del Norte
U = negro
v = blanco
W = rojo
A tierra (tierra de protección) = verde/amarillo
Colores cables europeos
U = negro
v = azul
W = marrón
A tierra (tierra de protección) = verde/amarillo
Disyuntor
de línea
Cable de energía
TB1
W
V
A tierra
U
U V W
PElIgRo
UNA dESCARgA EléCtRICA PUEdE SER fAtAl
Para conectar el cable de energía el disyuntor de línea debe estar en la posición off (apagado).
En Estados Unidos, usar el procedimiento de “bloqueo y etiquetado” hasta terminar la
instalación. En los demás países, cumplir los procedimientos de seguridad nacionales o locales
correspondientes.
