Verificación válvula de bypass, Usar el flujómetro de hypertherm (128933) – Hypertherm HPR400XD Auto Gas Manual del usuario
Página 213
ManteniMiento
HPR400XD Auto Gas –
806163 Revisión 3
5-37
2.0
1.8
1.6
1.4
1.2
1.0
.8
.6
.4
.2
1.2
1.0
Dirección
del flujo
Flotante
Hacer la lectura por
este borde.
Valor del ejemplo 1.1

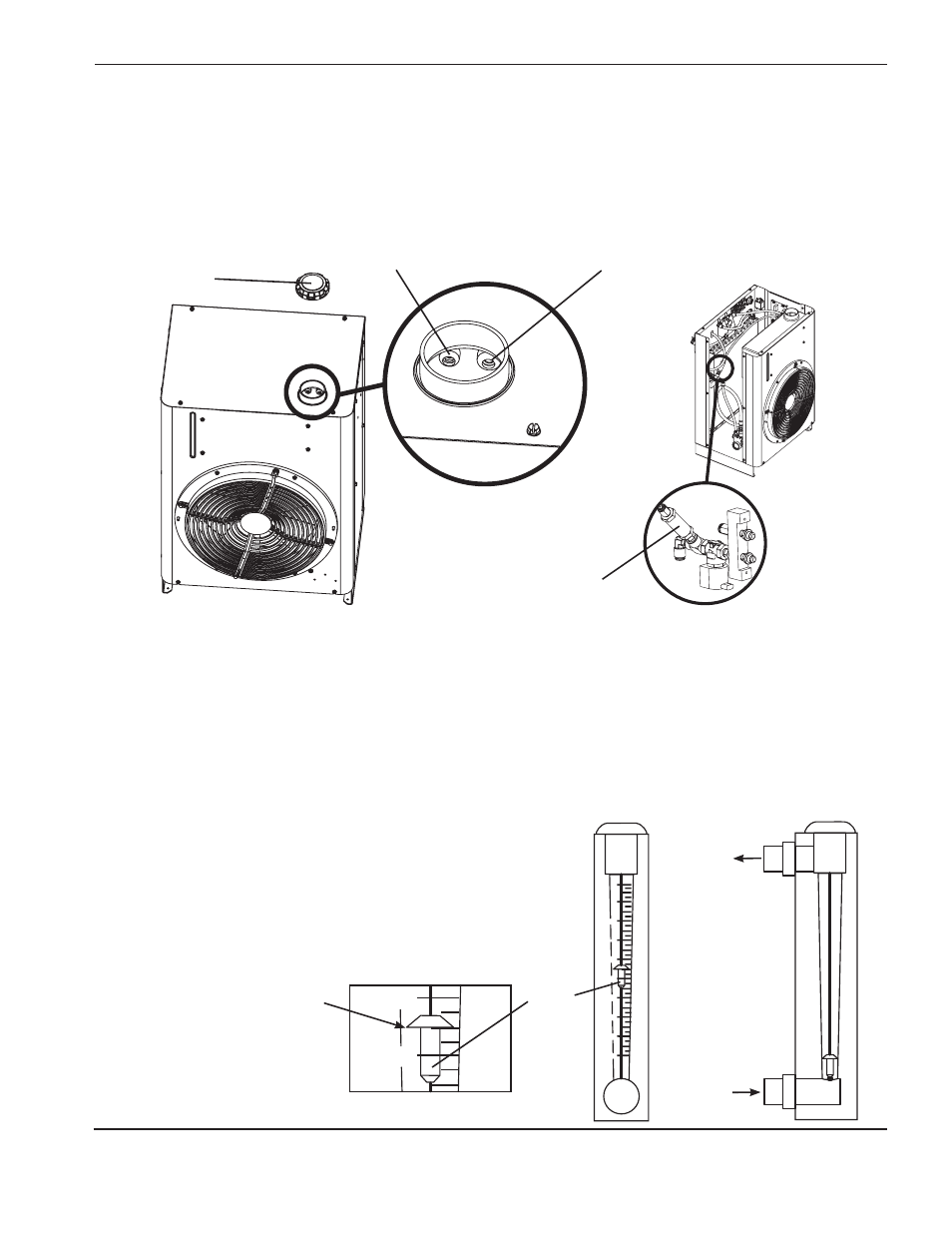

Usar el flujómetro de Hypertherm (128933)
Seguir estos pasos para lograr una lectura precisa del flujómetro.
1. Mantener el flujómetro vertical. A escuadra con ambos ejes.
2. Hacer la lectura por el borde que se muestra a continuación.
Orificio lado derecho
Orificio lado izquierdo
Tapa de llenado
Válvula de bypass
verificación válvula de bypass
1. Quitarle la tapa de llenado al enfriador.
2. Pararse frente al enfriador con la bomba funcionando y mirar al interior del tanque de refrigerante.
3. El refrigerante deberá fluir por el orificio a la derecha. Si fluye por el orificio a la izquierda, buscar alguna obstrucción
en la ruta del refrigerante. Si no hay ningún atascamiento, instalar una válvula de bypass nueva.
