Hypertherm HPR400XD Auto Gas Manual del usuario
Página 211
ManteniMiento
HPR400XD Auto Gas –
806163 Revisión 3
5-35
d

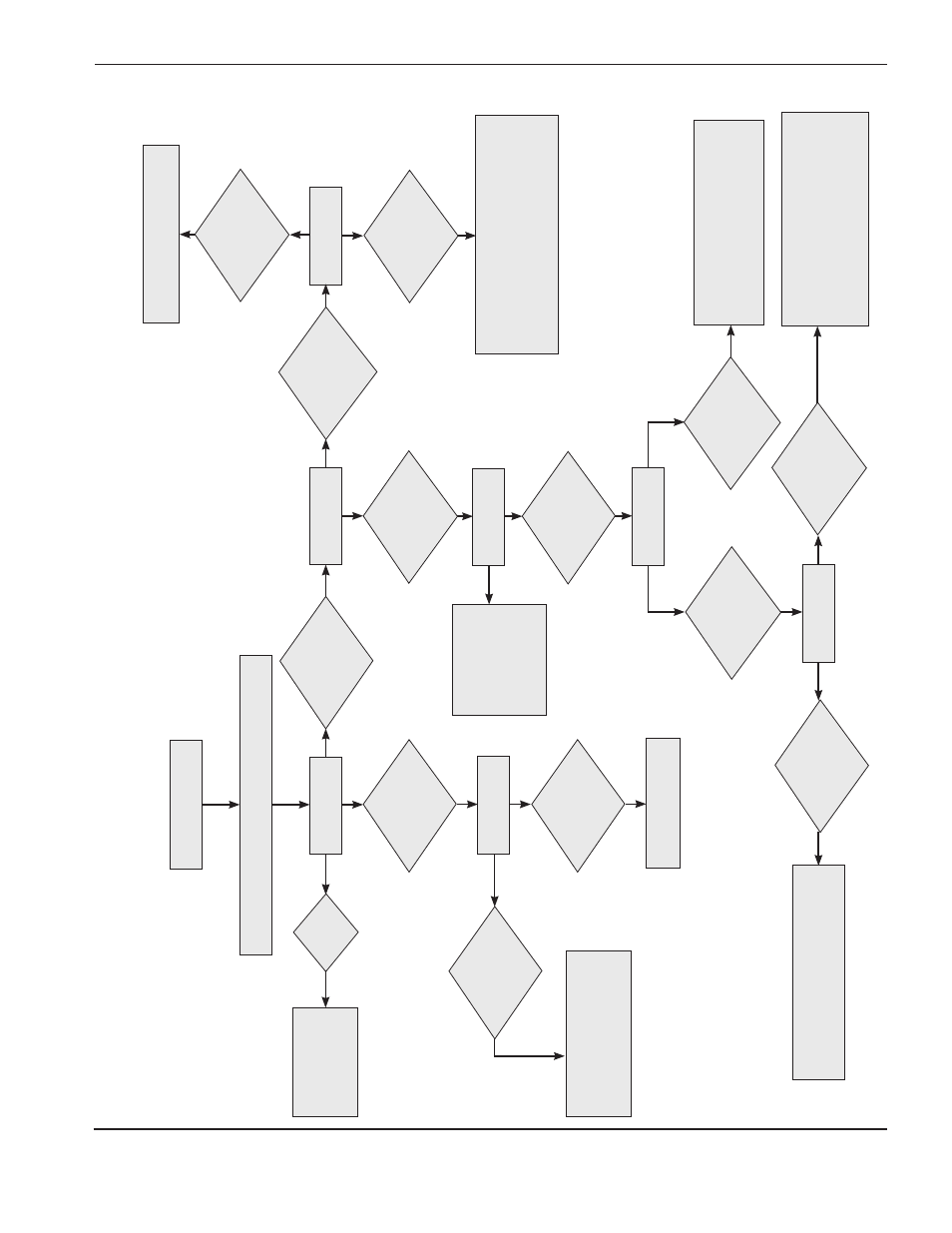

iagrama de flujo localización de problemas flujo de refrigerante
Error refrigerante
(093) o (060)
Ir a “localización de problemas
bomba/motor”
Pedir válvula de retención
de repuesto o el refrigerante se vaciará en cada cambio
de consumibles.
Hay un retorcimiento en la manguera
de retorno a la fuente de energía.
De no haber ningún retorcimiento,
reemplazar la manguera.
Ir a “pasos antes de medir” en la página siguiente
Ir a la prueba 1
Ir a la prueba 2
Ir a la prueba 7
Reemplazar
el interruptor de flujo
Ir a la prueba 3
Reemplazar
la antorcha si el flujo mostrado en el CNC
es > 0,9 gal/min
Ir a la prueba 4
Ir a la prueba 5
Comprobar que no haya retorcimientos
en la manguera de salida de la fuente de energía.
De no haberlos, reemplazar el conjunto
de mangueras que va de la fuente de energía a
la consola de alta frecuencia.
Hay un retorcimiento u obstrucción entre la consola de alta frecuencia y
la fuente de energía. De no haber ningún
retorcimiento, reemplazar el conjunto
de cables y mangueras.
Hay un retorcimiento en el conjunto de cables y mangueras que va de
la consola de alta frecuencia a la antorcha.
De no haber ningún retorcimiento, reemplazar el conjunto de cables
y mangueras.
Ir a la prueba 6
Reemplazar la bomba e inspeccionar
el eje en busca de daño
Sin flujo
Rango
de flujo prueba
del cubo
< 0,9
gal/min
Rango
de flujo del tubo de flujo < 0,8
gal/min
Rango de flujo
prueba del cubo
< 0,9 gal/min
Rango de flujo prueba del cubo > 0,9
gal/min
Rango
de flujo prueba
del cubo
> 0,9
gal/min
Rango de flujo
flujómetro
> 0,8 gal/min
Rango de flujo
del CNC
> 0,8 gal/min
Rango de flujo
del CNC
< 0,8 gal/min
Rango de flujo
del CNC
< 0,9 gal/min
Rango
de flujo prueba
del cubo
> 0,9
gal/min
Rango
de flujo prueba
del cubo
< 0,9
gal/min
Rango
de flujo prueba
del cubo
< 0,9
gal/min
Rango de flujo prueba del cubo > 0,9
gal/min
