ManteniMiento
5-46
HPR400XD Auto Gas –
806163 Revisión 3

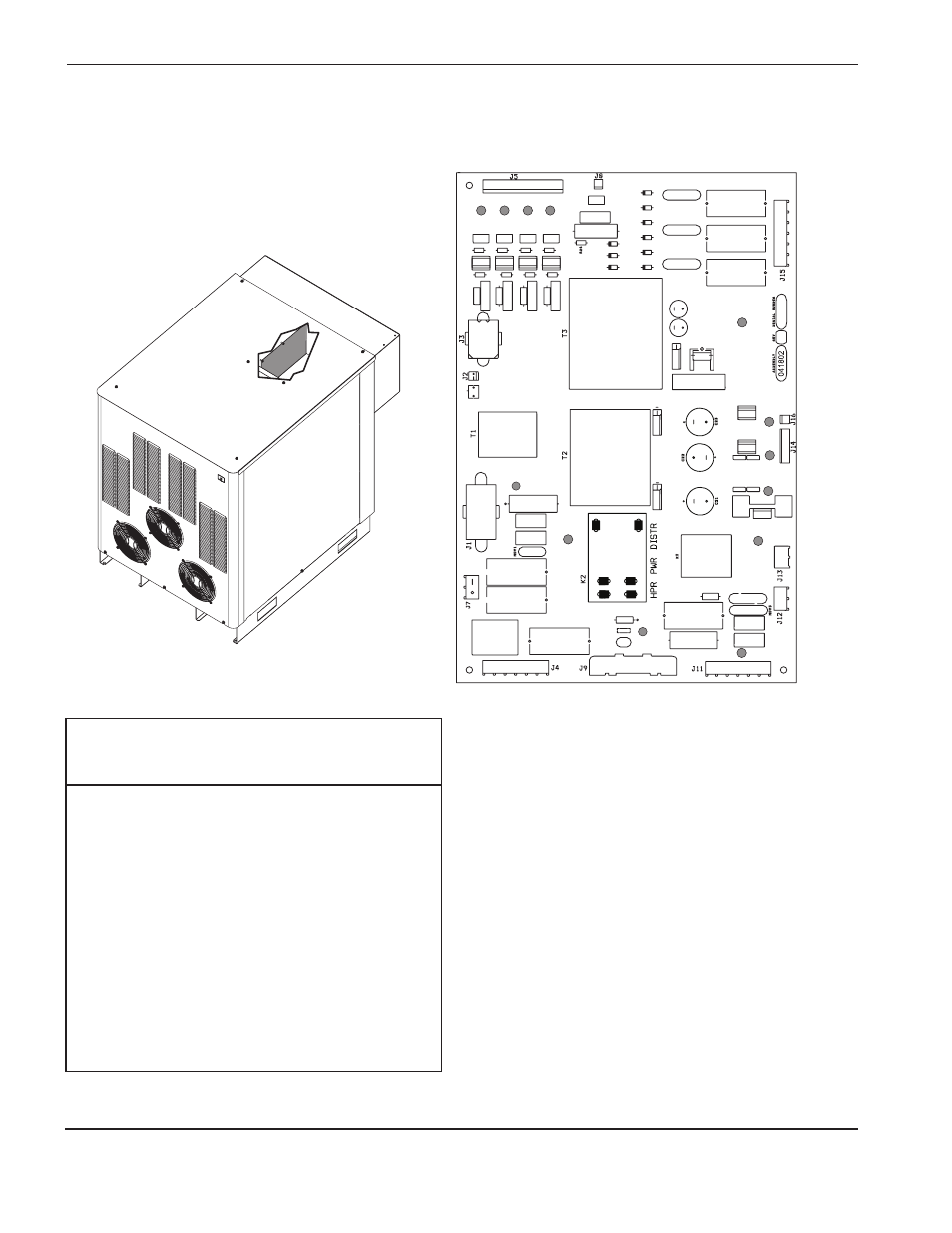

Panel de distribución de energía PCb2 fuente de energía
D23
D12
D26
D31
D32
D33
D3
D25
D1
D7
D5
D2
D35
lista lEd tarjeta de circuito impreso
distribución de energía
LED
Salida
Color
D1
Contactor
Rojo
D2
Relé arco piloto
Rojo
D3
120 VCA (conmutado)
Verde
D5
Alta frecuencia ignición
Rojo
D7
Selector sobretensión
Rojo
D12
24 VCA (conmutado)
Verde
D23
240 VCA (conmutado)
Verde
D25
+ 24 VCD
Rojo
D26
Motor bomba
Verde
D31
+ 5 VCD
Rojo
D32
-15 VCD
Rojo
D33
+ 15 VCD
Rojo
D35
24 VCA
Verde
