InstalacIón
3-20 HPR400XD Auto Gas – 806163 Revisión 3

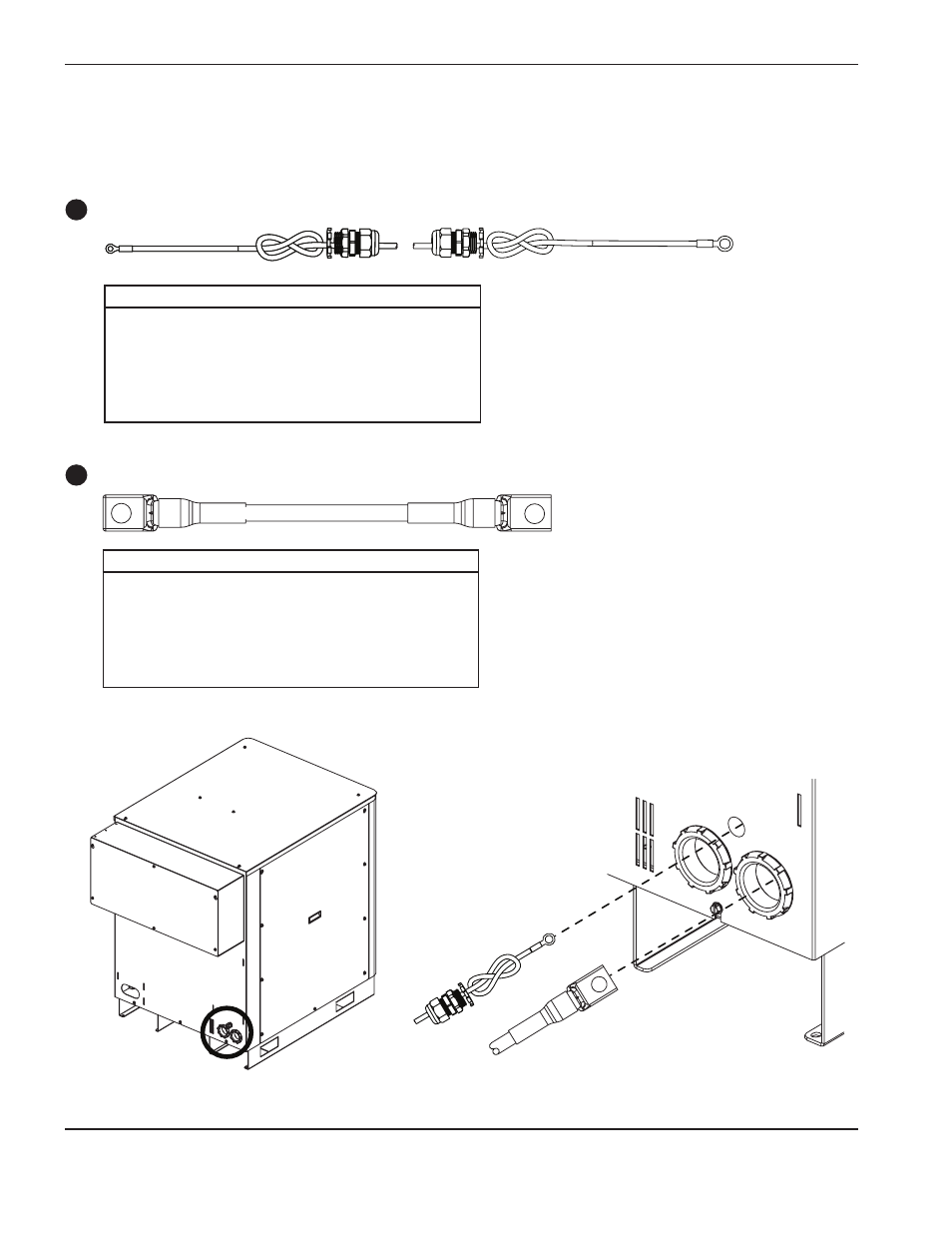

Conjunto de cables y mangueras de la fuente de energía a la consola
de ignición
Cable de arco
piloto
Cable negativo
Consola de ignición Fuente de energía
Consola de ignición Tarjeta E/S
No. pieza longitud No. pieza longitud
123820 3 m 123735 25 m
123821 4,5 m 123668 35 m
123666 7,5 m 123669 45 m
123822 10 m 123824 60 m
123667 15 m 123825 75 m
123823 20 m
No. pieza longitud No. pieza longitud
123418 3 m 123996 25 m
023382 4,5 m 123997 35 m
023078 7,5 m 023081 45 m
123994 10 m 023188 60 m
023079 15 m 023815 75 m
123995 20 m
Cable de arco piloto
Cable negativo
1
2
