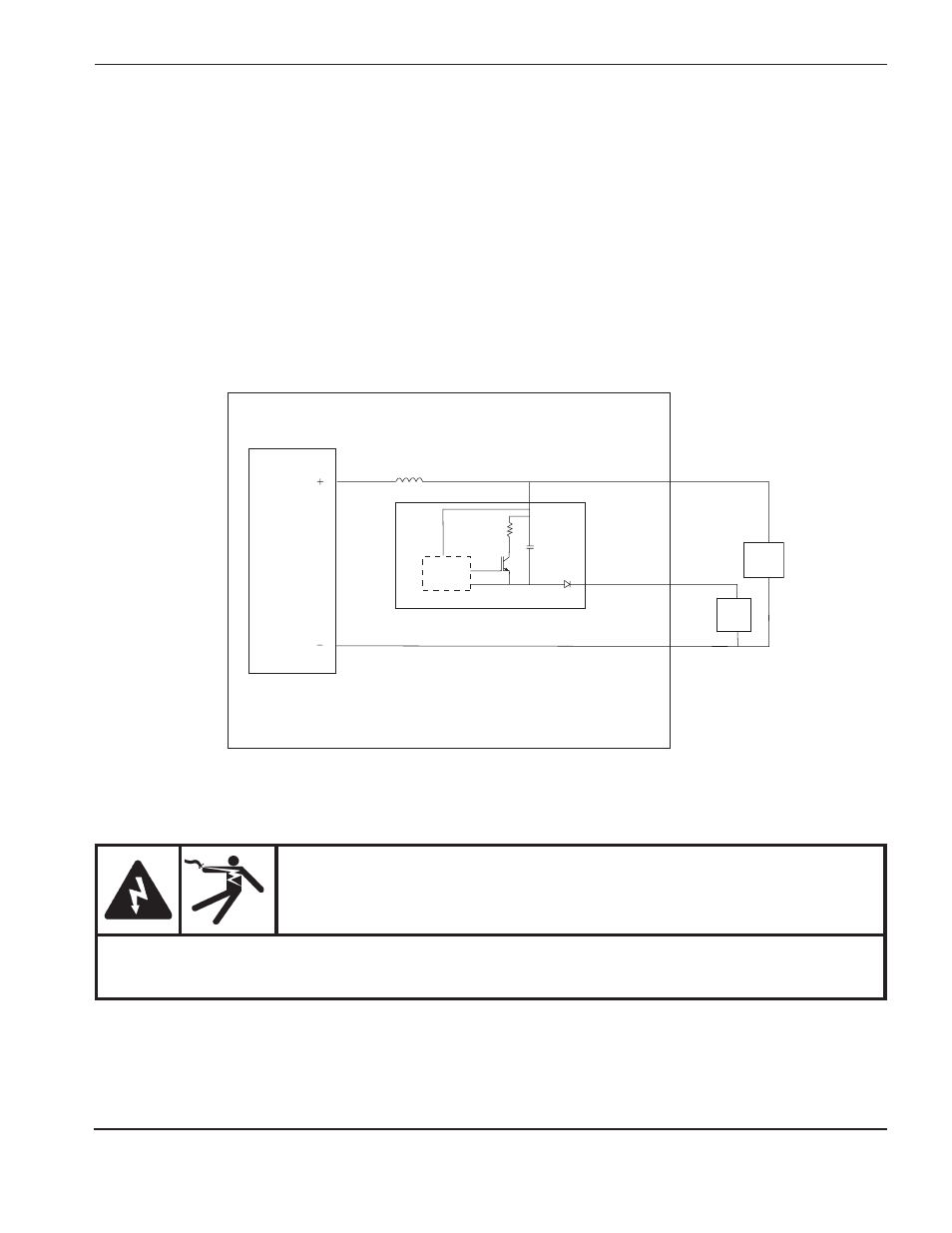

diagrama eléctrico funcional circuito de arranque
localización de problemas circuito de arranque
Circuito arranque PCb1
operación
El circuito de arranque es un interruptor de alta velocidad que transfiere con rapidez la corriente proveniente del arco
piloto al cable de masa. El circuito de arranque ejecuta 2 funciones:
1. Deja que la corriente inicial del arco piloto fluya con rapidez por el cable del arco piloto a baja impedancia.
2. Después de establecida la corriente inicial del arco piloto, el circuito de arranque introduce impedancia al cable
de arco piloto para ayudarlo a transferir el arco a la pieza a cortar. Ver el diagrama eléctrico a continuación.
fuente de energía plasma
Regulador
Diodo
Circuito arranque
Arco
de corte
Arco
piloto
Resistencia
de potencia
Lógica
control
Capacitores
ALEL
Chopper
IGBT
PElIgRo
PElIgRo dE ElECtRoCUCIóN
tenga siempre precaución al reparar o dar mantenimiento a una fuente de energía enchufada
y sin las cubiertas. dentro de la fuente de energía hay voltajes peligrosos que pueden ocasionar
lesiones o la muerte.
