ManteniMiento
5-58 HPR400XD Auto Gas – 806163 Revisión 3

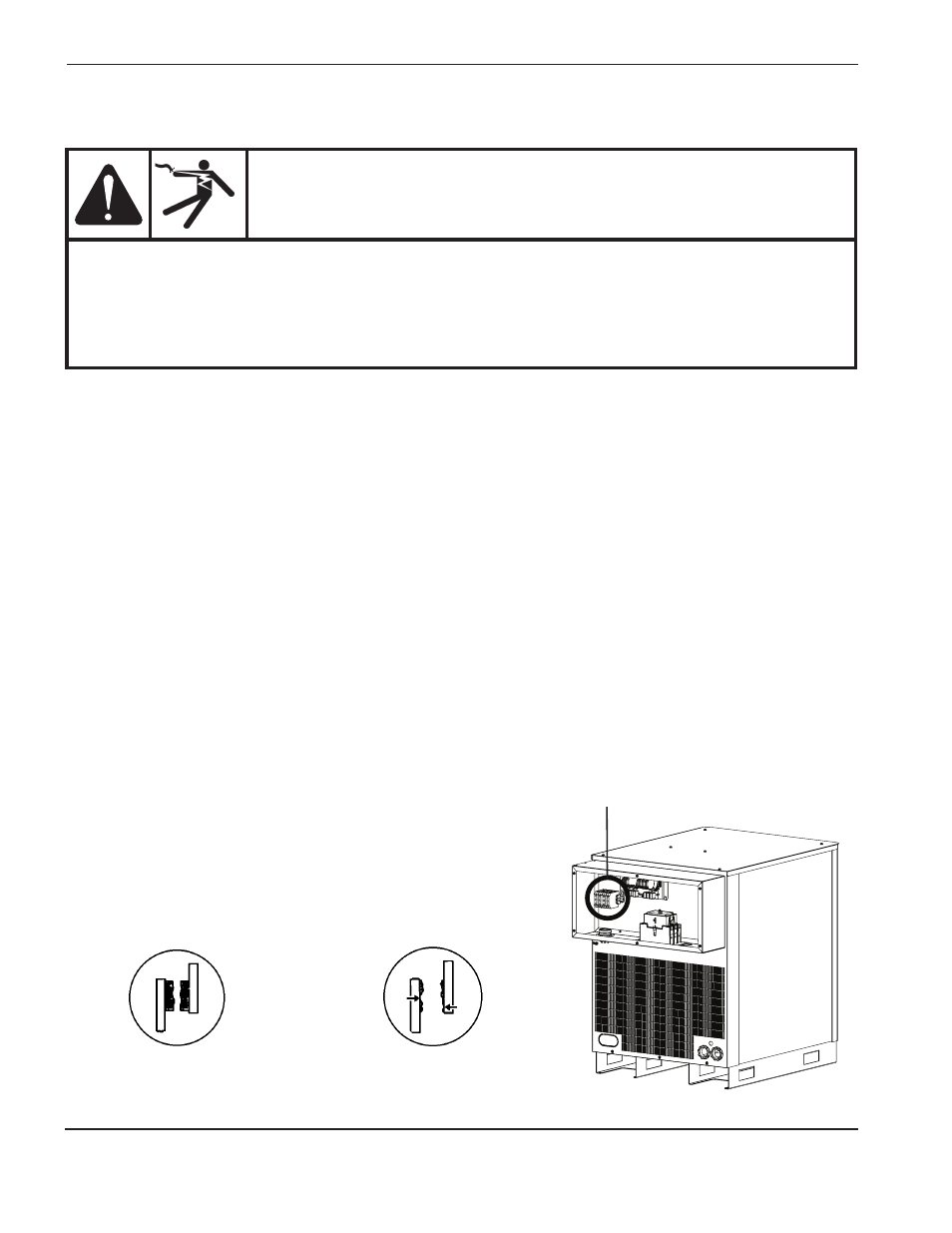

Pruebas al chopper
Bien Desgaste
excesivo
CON1
AdvERtENCIA
PElIgRo dE ElECtRoCUCIóN
tenga mucho cuidado al trabajar en las cercanías de los módulos chopper. Cada capacitor
electrolítico grande (cilindro azul) almacena grandes cantidades de energía como voltaje
eléctrico. Aun con la energía en off (apagado), hay voltajes peligrosos en los terminales
del capacitor, en el chopper y en los disipadores de calor de los diodos. No descargue nunca
un capacitor con un destornillador u otra herramienta..., puede producir una explosión, daños
a la propiedad y/o lesiones personales.
falla chopper 1
1. Poner en OFF (apagado) la energía del sistema
2. Quitarle la cubierta al contactor principal (CON1) y revisar los
contactos en busca de arco o daño.
• Si los contactos están deteriorados, reemplazar el contactor.
• Si los contactos están bien, reemplazar la cubierta, poner
la energía en ON (encendido) y seguir con el paso 3.
Pruebas automáticas al chopper al encender
Al poner la energía en ON (encendido), el contactor se cerrará y se probará automáticamente cada chopper por orden
(1, 3, 2 y 4). Si el estado cambia a 3, todos los choppers pasaron la prueba. Al concluir las pruebas, la unidad pasará
al ciclo de purga, salvo se detecte un error en alguno de los choppers.
A medida que cada chopper se ponga en ON (encendido), la corriente fluirá al circuito de sobretensión y se medirán
sus límites máximo y mínimo. Si el chopper pasa la prueba, se sigue al próximo chopper.
Si el chopper 1 pasa la prueba y uno de los demás choppers no lo hace, es posible asumir que el contactor principal,
la energía de entrada y el circuito de sobretensión están OK.
Códigos de error:
Chopper 1 – código de error 105 baja corriente Chopper 2 – código de error 106 baja corriente
Chopper 1 – código de error 103 alta corriente Chopper 2 – código de error 104 alta corriente
Chopper 3 – código de error 105 baja corriente Chopper 4 – código de error 076 baja corriente
Chopper 3 – código de error 107 alta corriente Chopper 4 – código de error 095 alta corriente
