Cables de señales y energía

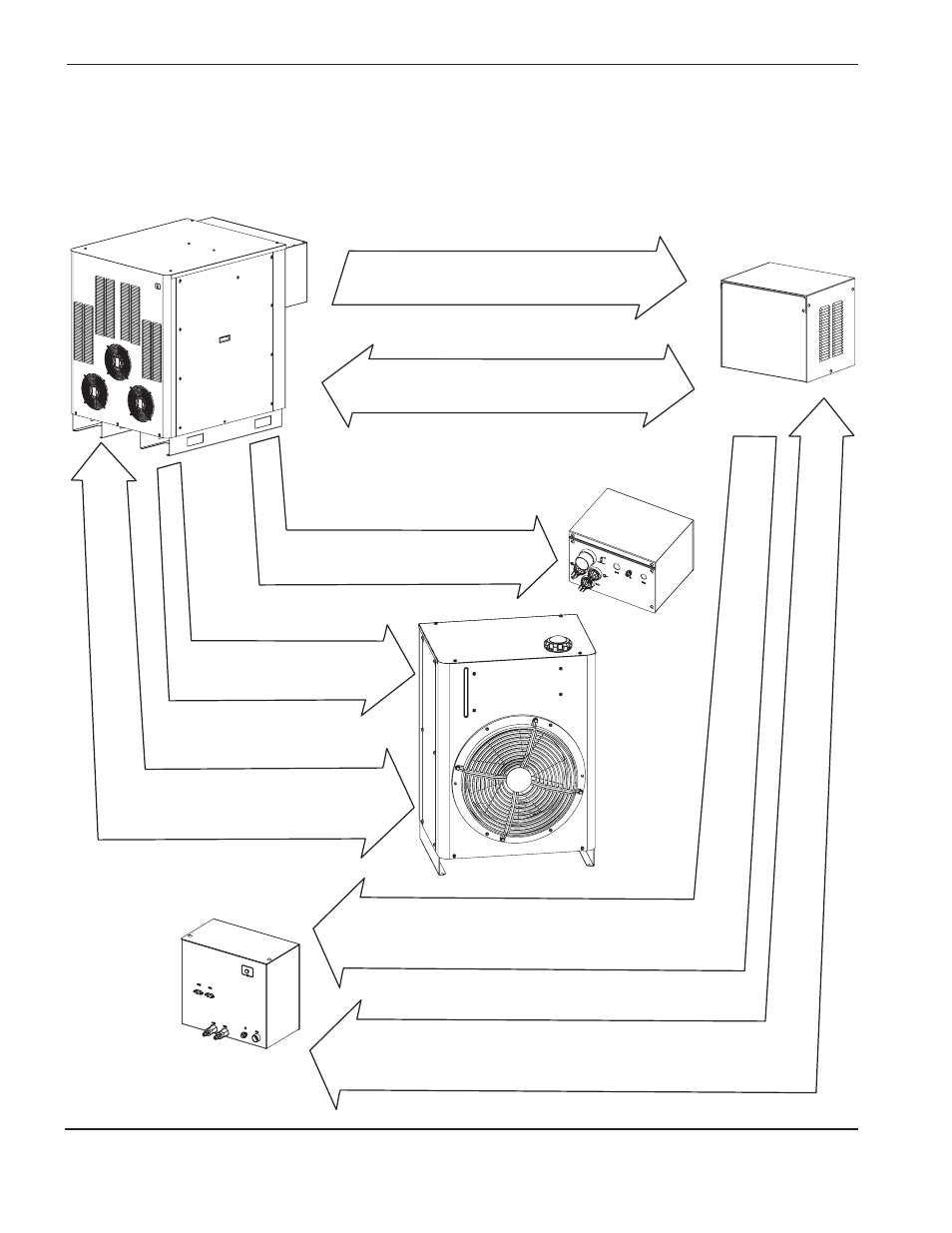

Cable de energía: suministra 120 VCA
a la consola de selección.
Cable de señales del bus CAN: transmite las
señales de proceso y estado entre la fuente
de energía y la consola de selección.
Cable de energía: suministra 120 VCA
a la consola de ignición.
Cable de energía: suministra 120 VCA a la consola
de dosificación.
Cable de señales del bus CAN: transporta las señales
de proceso y estado entre la fuente de energía y la consola
de dosificación.
Cable de señales del bus CAN: transporta
las señales de proceso y estado entre
la fuente de energía y el enfriador.
Cable de energía: suministra
120 VCA y 240 VCA
al enfriador.
