InstalacIón
HPR400XD Auto Gas –
806163 Revisión 3
3-37
F

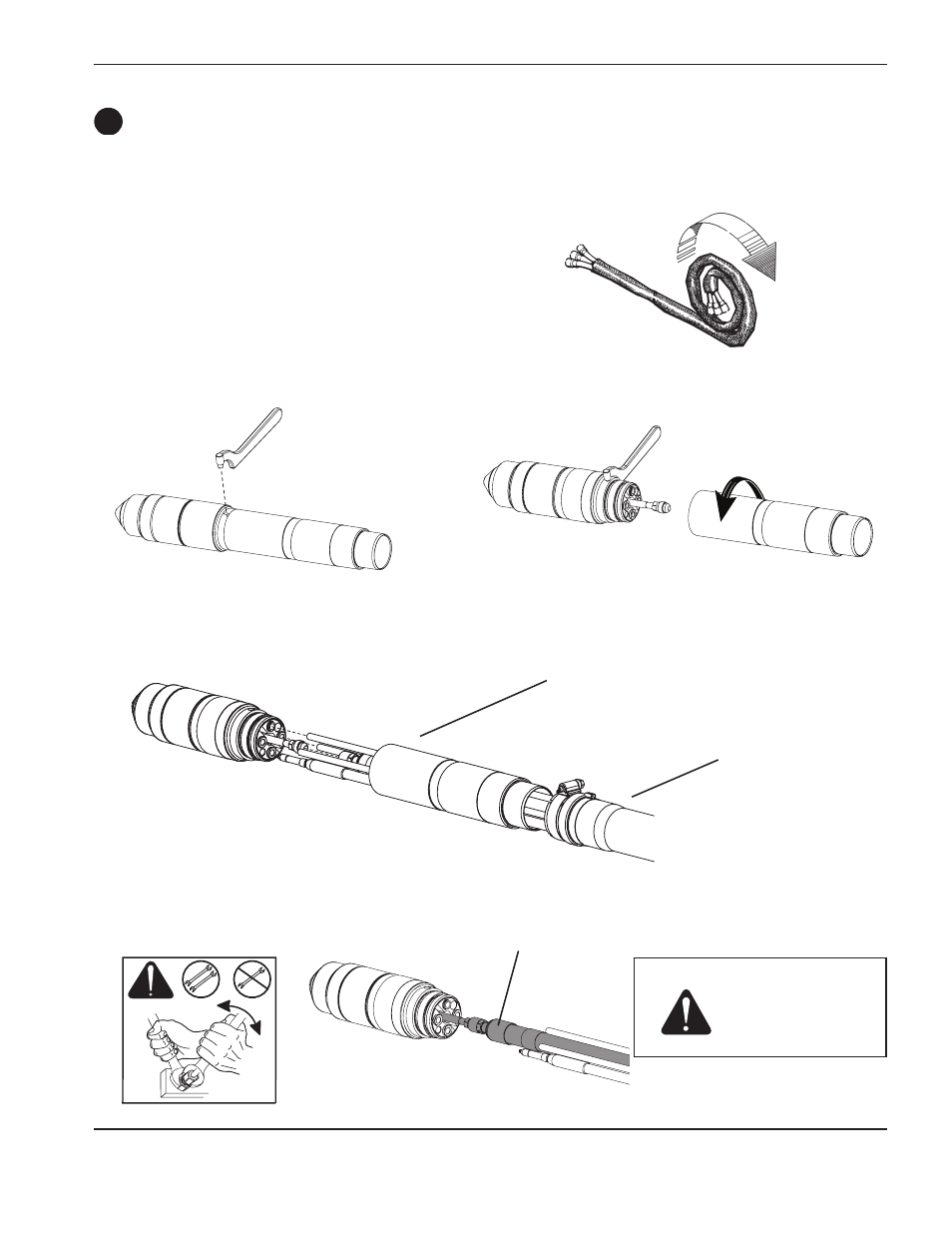

Conexiones de la antorcha
Conectar la antorcha al conjunto de cables y mangueras
1. Desenrollar los 2 primeros metros del conjunto de cables y mangueras sobre una superficie plana.
2. Sostener con una llave de gancho (104269) el conjunto de cables y mangueras de la antorcha y quitarle la camisa
de montaje.
3. Echar la cubierta de malla hacia atrás y deslizar la camisa por encima del conjunto de cables y mangueras. Alinear
la antorcha con el conjunto de cables y mangueras. No retorcer las mangueras. Ellas están pegadas con cinta para
ayudar a evitar el retorcimiento.
Cubierta de malla
Camisa
Manguera de retorno del refrigerante
2WRENCHES
Precaución: no usar nunca
cinta adhesiva
de teflón al hacer
un empalme.
4. Conectar la manguera de retorno del refrigerante (roja).
