ManteniMiento
HPR400XD Auto Gas – 806163 Revisión 3 5-39
Prueba 1 – línea de retorno
Nota: para efectuar esta prueba se necesita un flujómetro en línea.
1. Poner la energía en OFF (apagado). Quitar la línea
de retorno del refrigerante (con una arandela roja
en el conector) de la parte trasera del enfriador
y conectarla al flujómetro para medir el rango de flujo.
2. Medir el rango de flujo en el flujómetro. Poner
la energía en ON (encendido). Poner manualmente
en ON (encendido) la bomba con el botón de control
de la pantalla del CNC (ver paso 1 de “Operación
manual de la bomba”). Anotar el rango de flujo del
flujómetro.
3. Volver a conectar la línea de retorno del refrigerante
(con una arandela roja en el conector del enfriador).
Si el rango de flujo es 0,8 gal/min o más, reemplazar
el interruptor de flujo.
Si el rango de flujo es menor de 0,8 gal/min, ir a la prueba 2.
Si no hay flujo, ir a localización de problemas en la bomba y el motor.

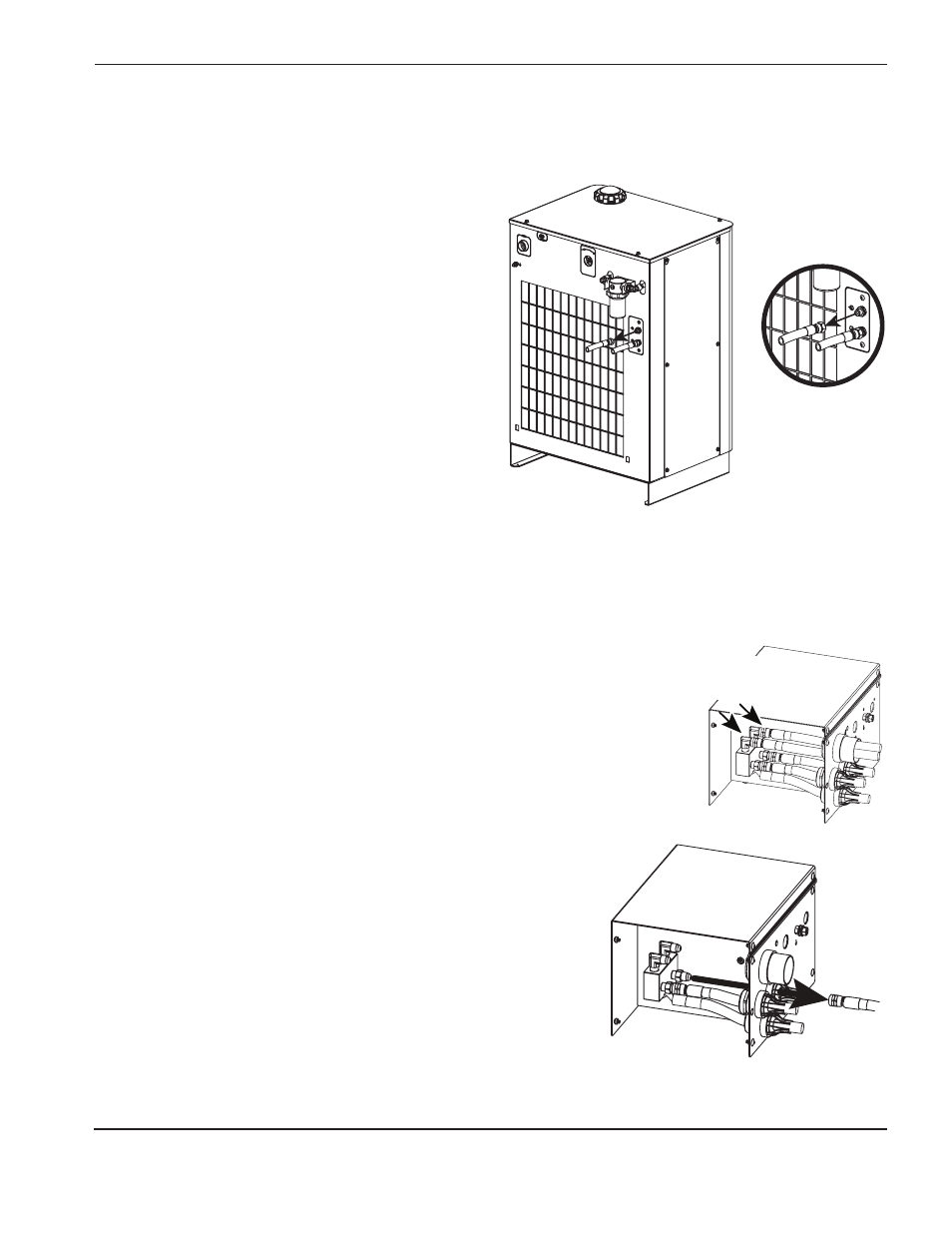

Mangueras refrigerante
conjunto de cables y
mangueras de la antorcha
Prueba 2 – línea de alimentación consola de ignición
Nota: quitar las mangueras de refrigerante del conjunto de cables
y mangueras de la antorcha para acceder a la línea de alimentación.
1. Poner la energía en OFF (apagado). Quitar la línea de alimentación
de refrigerante (manguera azul con cinta verde) de la consola RHF/
LHF (generador de alta frecuencia remoto/interno) y ponerla en
un recipiente de 3,8 litros (1 galón). Uno de los recipientes de
refrigerante de Hypertherm servirá para ello.
2. Medir el tiempo que demora el recipiente en llenarse. Poner
la energía en ON (encendido). Poner manualmente en ON
(encendido) la bomba con el botón de control de la pantalla del CNC
(ver paso 1 de “Operación manual de la bomba”). Anotar el tiempo
que demora el recipiente en llenarse.
3. Volver a conectar las líneas de refrigerante.
Si el recipiente se llena en 65 segundos o menos, ir a la prueba 3.
Si demora más de 65 segundos, ir a la prueba 6.
