ManteniMiento
HPR400XD Auto Gas –
806163 Revisión 3
5-53

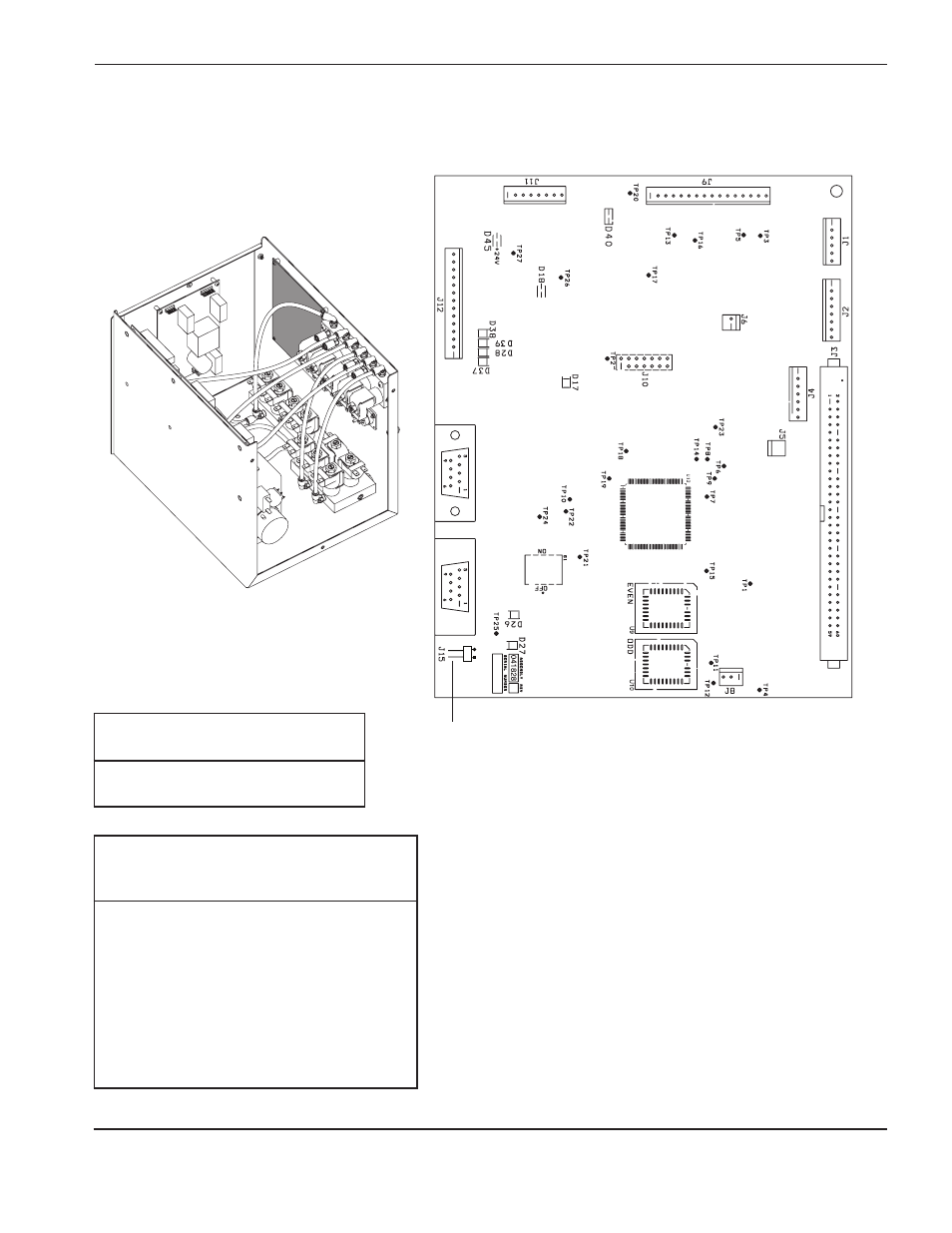

tarjeta de control PCb2 consola de selección
Nota: resistencia terminal CAN. Se debe
quitar el puente.
lista firmware PCb2 de control
Componente
Número de pieza
U9
081110
EVEN
U10
081110
ODD
lista de lEd panel de control
consola de gas
LED
Nombre señal
Color
D17
+ 3,3 VCD
verde
D18
+ 5 VCD
verde
D26
CAN – RX
verde
D27
CAN – TX
verde
D28
No se usa
Rojo
D37
No se usa
Rojo
D38
No se usa
Rojo
D39
No se usa
Rojo
D40
+ 15 VCD
verde
D45
+ 24 VCD
verde
