Operación
HPR400XD Auto Gas – 806163 Revisión 3 4-27
definiciones del corte en bisel
Ángulo de bisel el ángulo entre el eje longitudinal de la antorcha y la perpendicular a la pieza a cortar.
Si la antorcha está perpendicular a la pieza a cortar, el ángulo de bisel es cero. El ángulo
máximo de bisel es 45°.
Espesor nominal el espesor vertical de la pieza a cortar.
Espesor equivalente la longitud del borde de corte o la distancia a la que el arco atraviesa el material al cortar.
El espesor equivalente es igual al espesor nominal entre el coseno del ángulo de bisel.
Los espesores equivalentes se listan en la tabla de corte.
Separación la distancia, en dirección vertical, entre el borde inferior de la antorcha y la superficie
de la pieza a cortar.
Distancia antorcha-pieza la distancia a lo largo del eje longitudinal entre el centro de salida de la antorcha y
la superficie de la pieza a cortar. En la tabla de corte se lista el rango de distancias
antorcha-pieza. El menor valor le corresponde al corte recto (ángulo de bisel = 0°).
El mayor valor le corresponde al corte en bisel a 45° con una separación de 3 mm.
Voltaje del arco el valor del voltaje del arco depende del ángulo de bisel y de la instalación del sistema
de corte. El valor de voltaje del arco de un sistema puede ser diferente al de un segundo,
aun cuando la pieza a cortar tenga el mismo espesor. En las tablas de corte no se dan los
voltajes del arco para el corte en bisel.

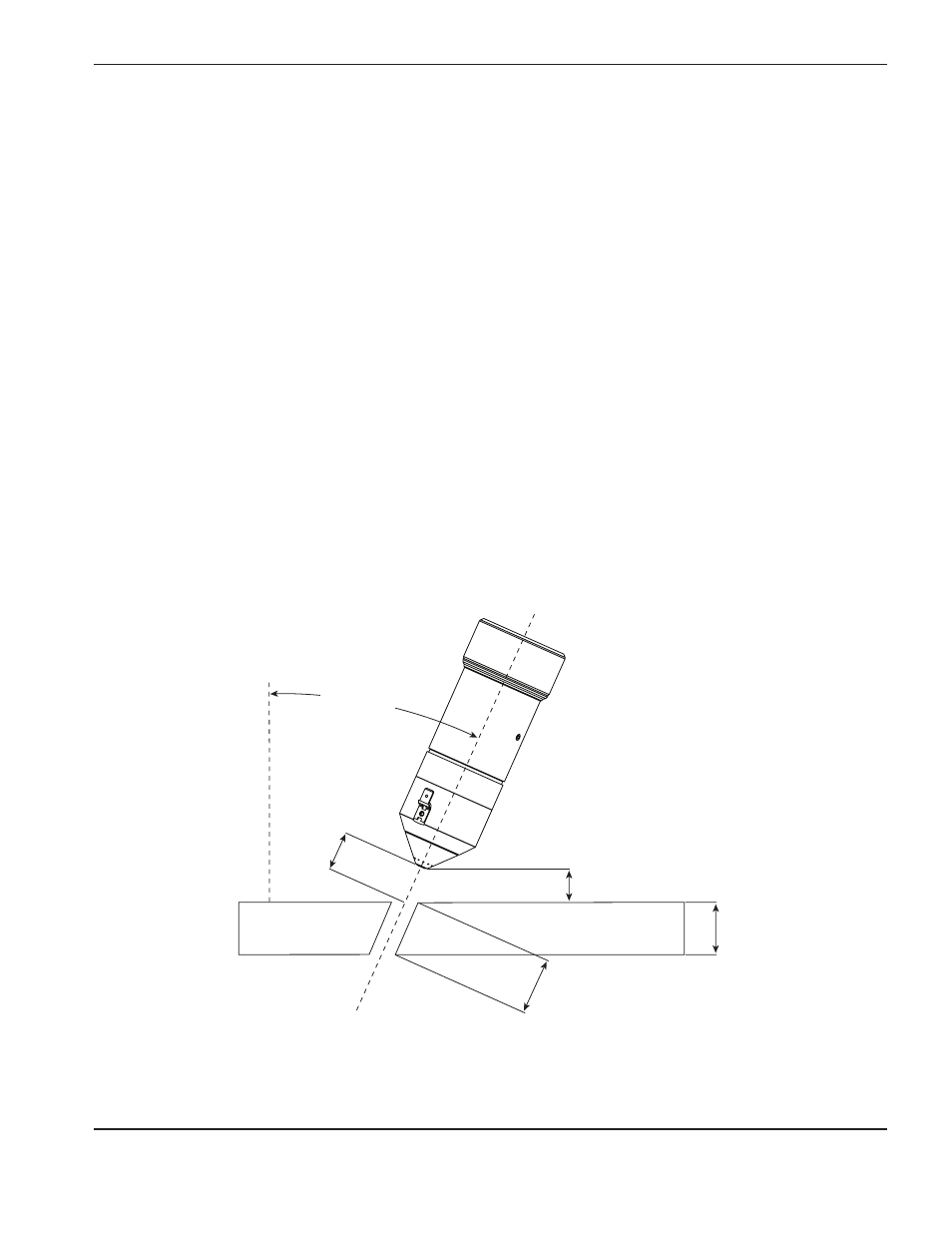

Ángulo
de bisel
Distancia
antorcha-pieza
Eje longitudinal
de la antorcha
Separación
Espesor
nominal
Espesor
equivalente
0°
