ManteniMiento
5-40 HPR400XD Auto Gas – 806163 Revisión 3
Prueba 3 – cambio de antorcha
1. Reemplazar la antorcha y los consumibles por otros nuevos.
2. Poner manualmente en ON (encendido) la bomba con el botón de control de la pantalla del CNC (ver paso 1
de “Operación manual de la bomba”), dejarla funcionando unos 60 segundos y mirar el rango de flujo de la pantalla
del CNC.
Si el rango de flujo que muestra la pantalla del CNC es 0,9 gal/min o más la antorcha está obstruida.
Si el rango de flujo todavía es menor que 0,9 gal/min, ir a la prueba 4.
Precaución: el refrigerante fluirá de la manguera con mucha rapidez.
2. Medir el tiempo que demora el recipiente en llenarse. Poner la energía en ON (encendido). Poner manualmente
en ON (encendido) la bomba con el botón de control de la pantalla del CNC (ver paso 1 de “Operación manual
de la bomba”). Anotar el tiempo que demora el recipiente en llenarse.
3. Volver a conectar la línea de alimentación de refrigerante al receptáculo de la antorcha.
Si el recipiente demora más de 65 segundos en llenarse, buscar alguna obstrucción o retorcimiento de la manguera
de refrigerante entre la antorcha y la consola LHF/RHF. De no haber ninguna obstrucción ni retorcimiento, reemplazar
el conjunto de cables y mangueras de la antorcha.
Si el recipiente se llena en 65 segundos o menos, ir a la prueba 5.
Prueba 4 – línea de alimentación al receptáculo de la antorcha
1. Poner la energía en OFF (apagado). Quitar la línea de alimentación de refrigerante del receptáculo de la antorcha
y ponerla en un recipiente de 3,8 litros (1 galón). Uno de los recipientes de refrigerante de Hypertherm servirá para
ello.

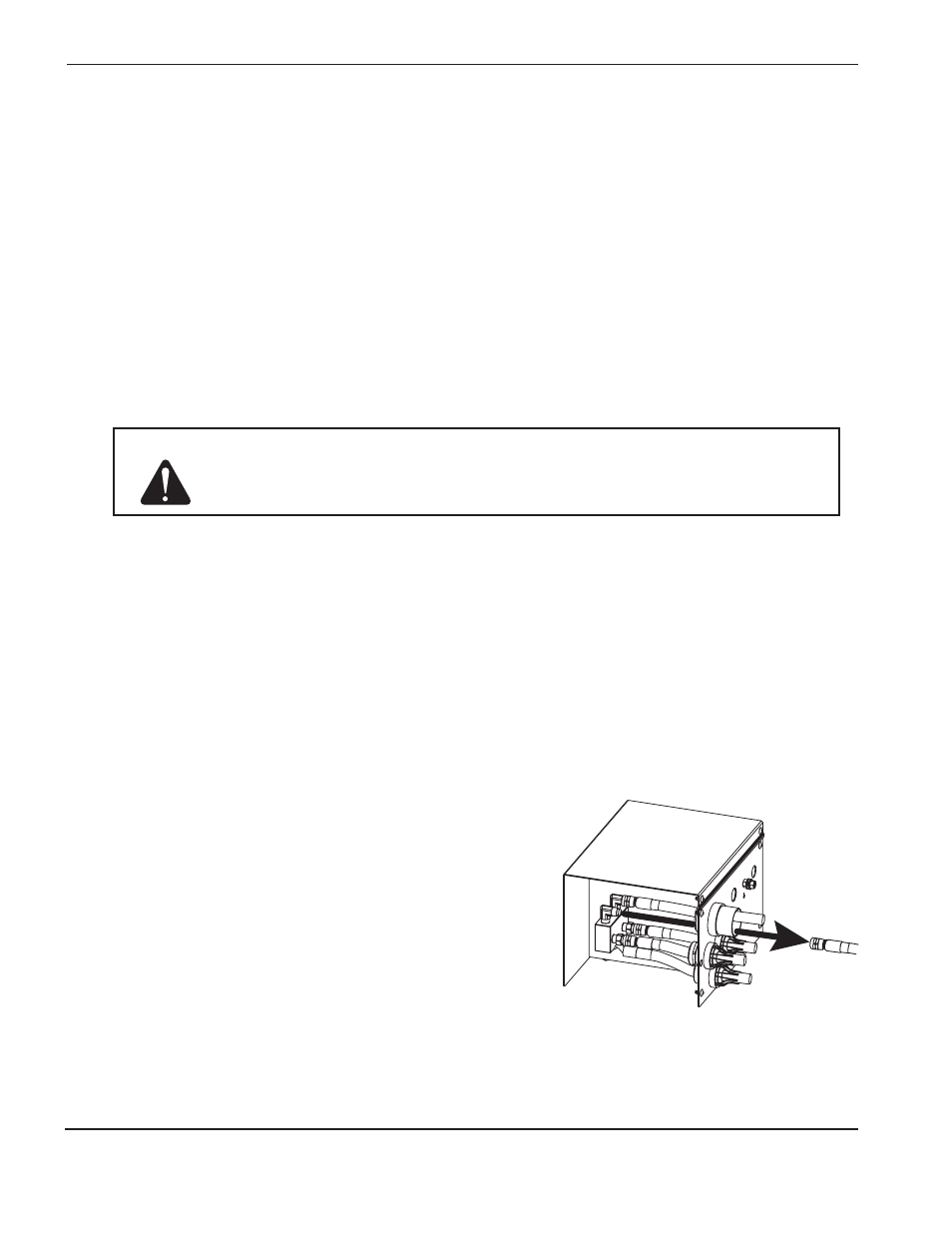

Prueba 5 – línea de retorno del receptáculo de la antorcha (remover de la consola
de ignición)
1. Poner la energía en OFF (apagado). Quitar la línea de retorno
de refrigerante (manguera azul con cinta verde) de la consola RHF/
LHF (generador de alta frecuencia remoto/interno) y ponerla en un
recipiente de 3,8 litros (1 galón). Uno de los recipientes de refrigerante
de Hypertherm servirá para ello.
2. Medir el tiempo que demora el recipiente en llenarse. Poner la energía
en ON (encendido). Poner manualmente en ON (encendido) la bomba
con el botón de control de la pantalla del CNC (ver paso 1
de “Operación manual de la bomba”). Anotar el tiempo que demora
el recipiente en llenarse.
3. Volver a conectar la línea de retorno de refrigerante.
Si el recipiente demora más de 65 segundos en llenarse significa que hay una obstrucción en el receptáculo
de la antorcha. Reemplazar el receptáculo de la antorcha.
Si el recipiente se llena en 65 segundos o menos significa que hay una obstrucción en la línea de retorno
de refrigerante (entre la consola RHF/LHF y la fuente de energía). Reemplazar la línea de retorno de refrigerante.
