Pruebas de fuga de gas

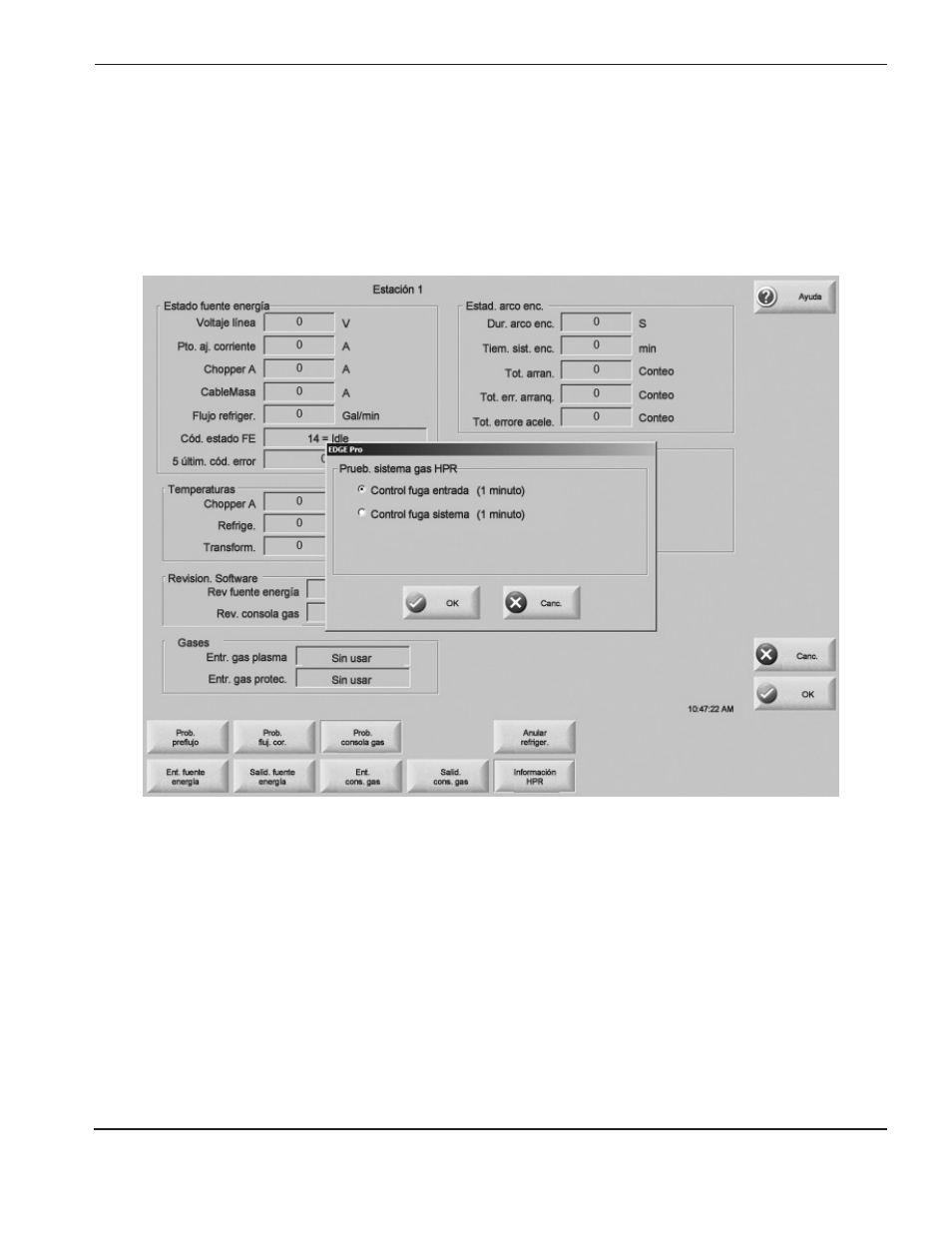

Notas: la pantalla del CNC que se muestra abajo es de un controlador Hypertherm Automation, con versión
6 de software 6 y se da solo como referencia. Los demás controladores deberán tener una pantalla
de pruebas similar. Para instrucciones de cómo acceder a la pantalla de pruebas necesaria, comuníquese
con el fabricante del equipo original.
Para información más detallada del sistema de suministro de gas, ver la hoja 20 de 24 del diagrama
eléctrico 013374 de este manual.
Prueba de fuga 1 (prueba fugas de entrada)
Objetivo: comprobar que no haya fugas en las válvulas solenoides de entrada a la consola de selección.
Descripción de la prueba: se abren las válvulas de la consola de dosificación (B1-B4) para liberar toda la presión de
gas a la atmósfera, después se cierran y se monitorea la presión en la consola de selección
con P3 y P4. Si hay una fuga en una válvula de entrada, la presión aumentará. Se mostrará
el código 14 (falla canal número 1 de gas corte) o el 15 (falla canal número 2 de gas corte).
De no detectarse ninguna fuga, se mostrará el código 13 (pasó la prueba).
Procedimiento:
1. Poner el sistema de plasma en ON (encendido).
2. Llevar a cabo el chequeo fugas de entrada con el controlador CNC.
3. Poner la energía en OFF (apagado) y, después, volverla a poner en ON (encendido). Esto purgará los gases del
sistema.
