InstalacIón
HPR400XD Auto Gas – 806163 Revisión 3 3-33

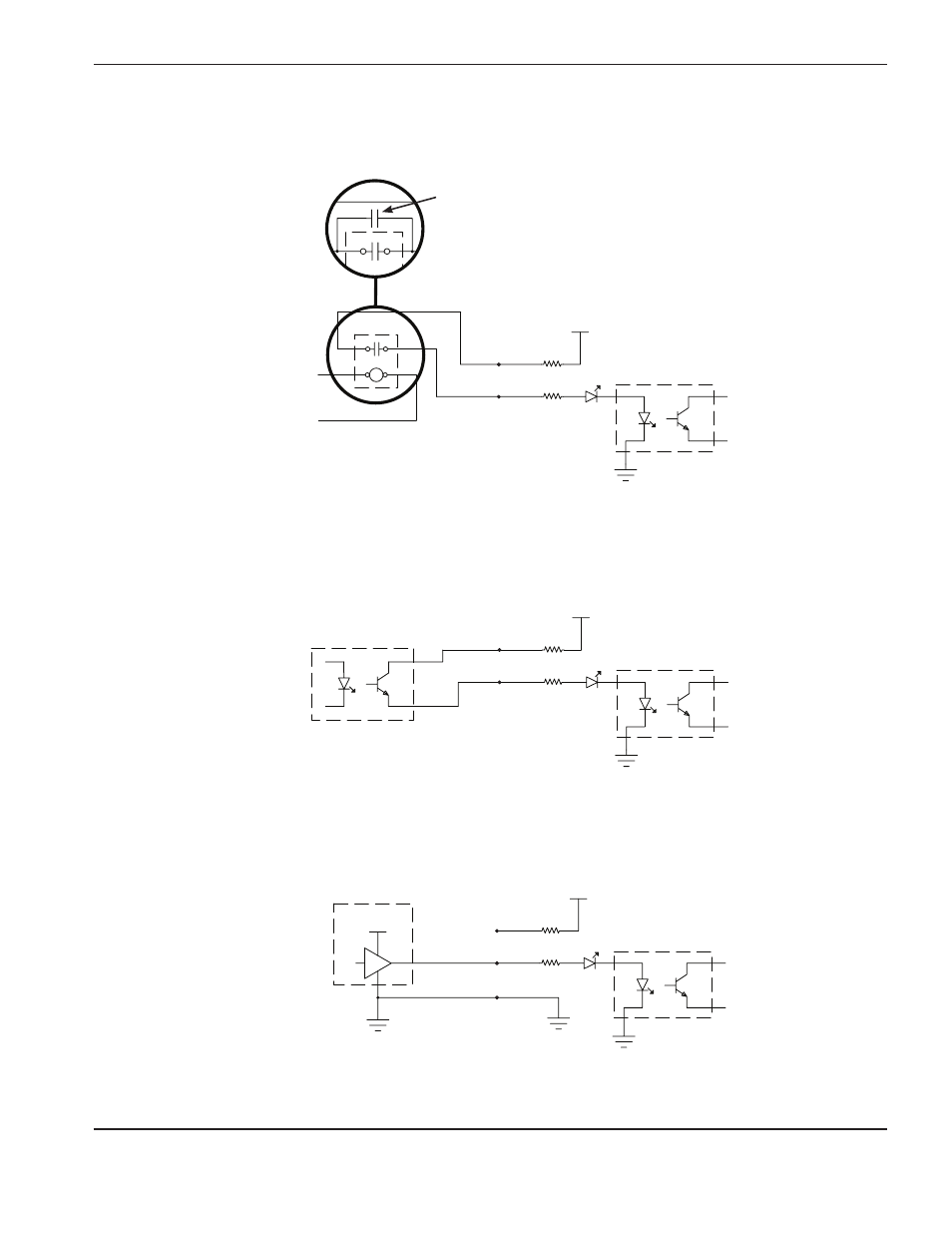

Ejemplos de circuitos de entrada
Salida CNC/
PLC
Relé exterior
(CA o CC)
1. Interfaz de relé
+24 VCD (ver nota 4 en la página 3-31)
HPR
Alimentación
a tierra
2. Interfaz fotoacoplador
CNC/PLC
+24 VCD
HPR
Alimentación
a tierra
Fotoacoplador
con fototransistor
12 V - 24 VCD
CNC/PLC +24 VCD
HPR
Alimentación
a tierra Alimentación
a tierra
Mando activo
a nivel alto
3. Interfaz salida amplificada
Nota: la vida del relé exterior puede optimizarse adicionando
un capacitor de poliéster metalizado (0,022 µF, 100 V
o mayor) en paralelo con los contactos.
