InstalacIón
3-18
HPR400XD Auto Gas –
806163 Revisión 3

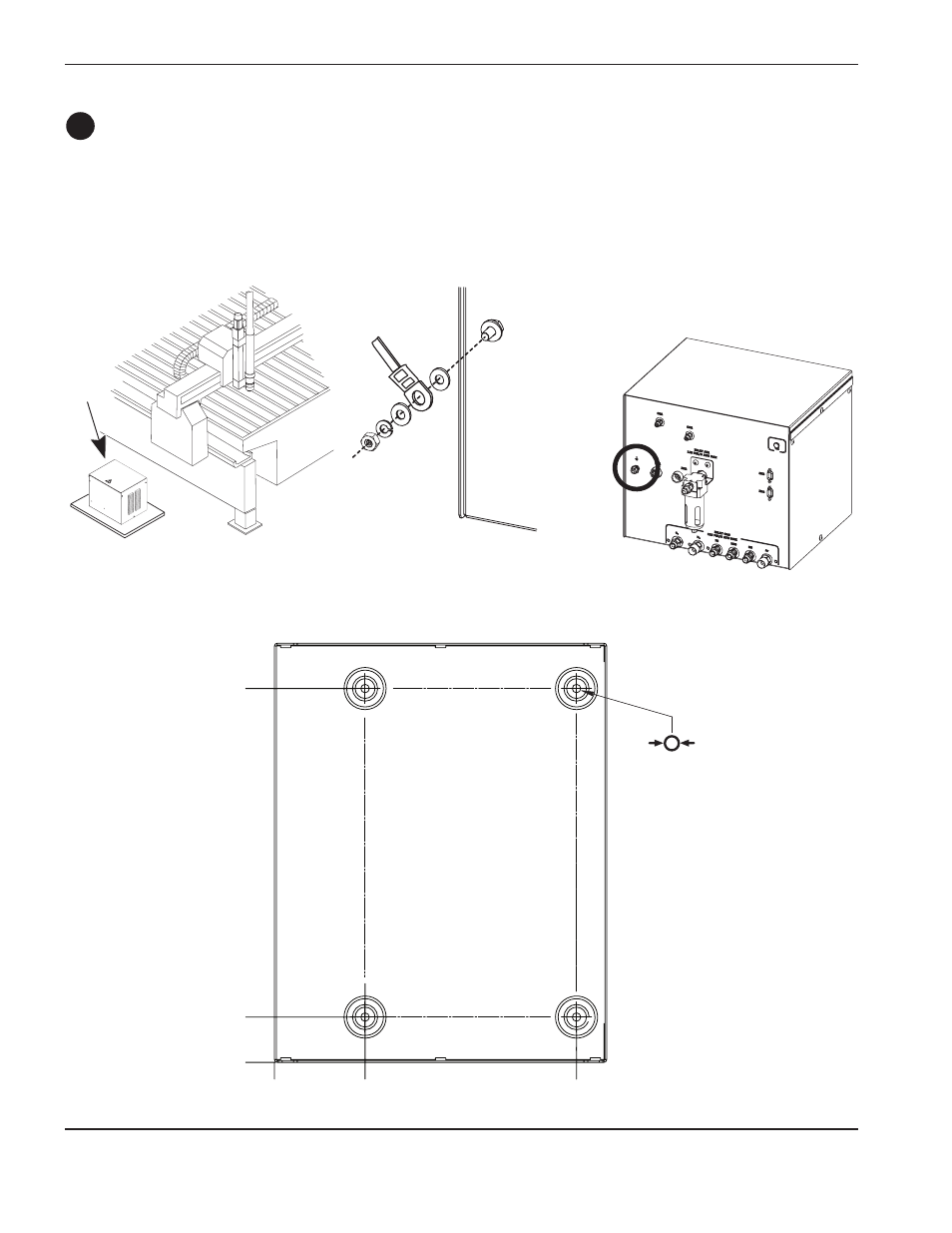

orientación
preferida consola
de selección
Puesta a tierra consola de selección
314,5 mm
254,0 mm
0
38,1 mm
0
76,2 mm
7 mm
(4 lugares)
Colocar la consola de selección
• Montar la consola de selección cerca de la mesa de corte. Dejar espacio suficiente para quitar la tapa
y la cubierta lateral derecha al hacer el mantenimiento y reparación. La orientación preferida se muestra
en la figura abajo. Los cables que van de la fuente de energía a la consola de selección tienen una longitud
máxima de 75 m. Los cables y mangueras que van de la consola de selección al conjunto de la consola
de dosificación tienen una longitud máxima de 20 m.
E
