InstalacIón
HPR400XD Auto Gas –
806163 Revisión 3
3-39

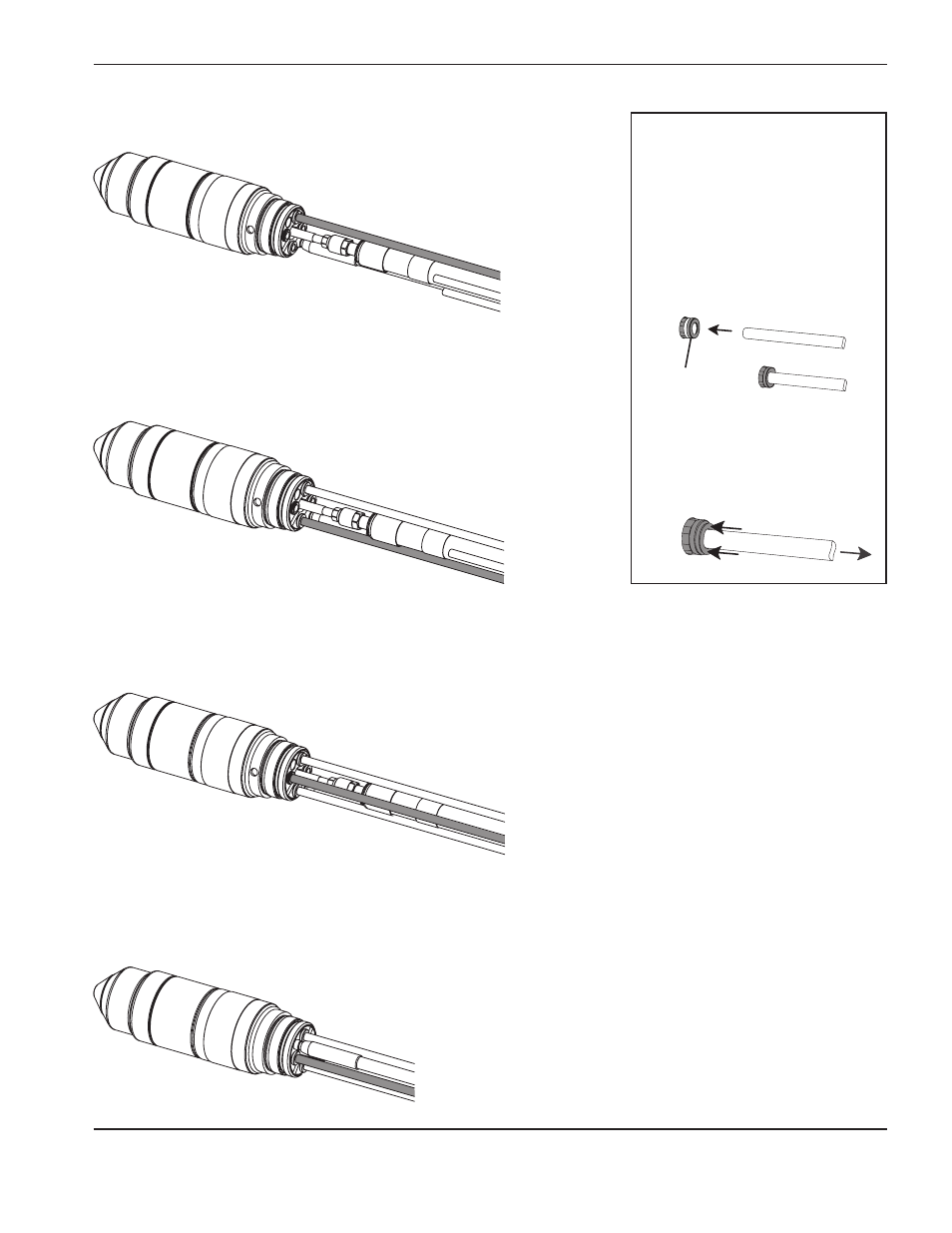

10. Conectar la manguera de gas de protección (azul).
7. Conectar la manguera de ventilación del gas plasma (blanca).
Nota: los conectores de los pasos
7 al 10 son de acople rápido
a presión.
Para hacer la conexión,
introduzca el acople de la
manguera en el conector
correspondiente hasta que
encaje (13 mm).
Para desconectar, empuje
el collarín del conector contra
la antorcha y hale la manguera
para sacarla.
collarín del
conector
8. Conectar la manguera de alimentación de refrigerante (verde).
9. Conectar la manguera de gas plasma (negra).
