ManteniMiento
HPR400XD Auto Gas –
806163 Revisión 3
5-55
SV14
SV9
SV13
SV10
SV12
SV11
SV8
SV3
SV2
SV1
SV7
SV15
SV5
SV6
P2
P1
P3
P4

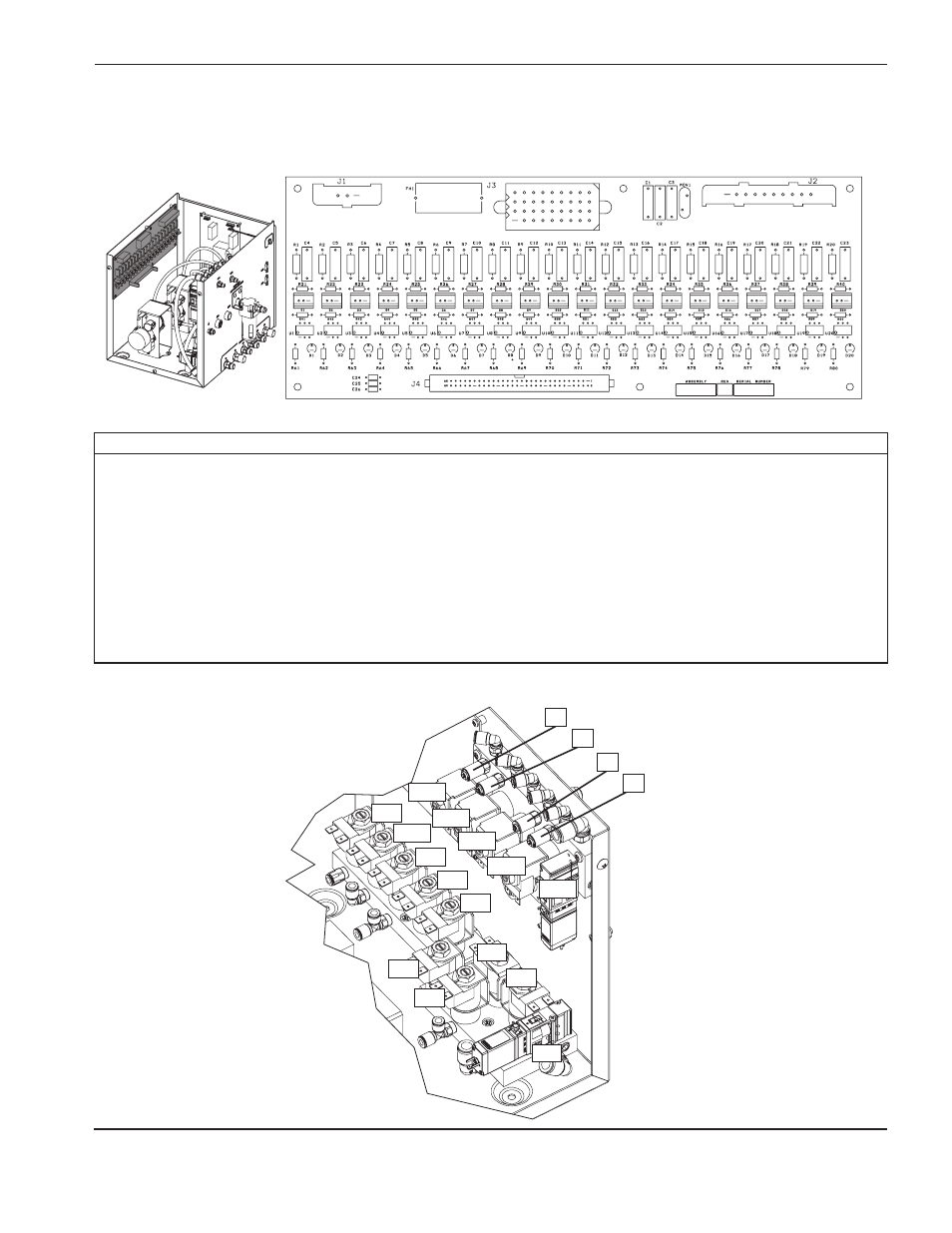

tarjeta de mando-válvula CA PCb3, consola de selección
SV4
LED
Nombre señal
Color
LED
Nombre señal
Color
D1
SV1
Rojo
D11
SV11
Rojo
D2
SV2
Rojo
D12
SV12
Rojo
D3
SV3
Rojo
D13
SV13
Rojo
D4
SV4
Rojo
D14
SV14
Rojo
D5
SV5
Rojo
D15
(no se usa)
Rojo
D6
SV6
Rojo
D16
Solenoide ventilación consola
de dosificación
Rojo
D7
SV7
Rojo
D17
MV1 cerrada
Rojo
D8
SV8
Rojo
D18
MV1 abierta
Rojo
D9
SV9
Rojo
D19
MV2 cerrada
Rojo
D10
SV10
Rojo
D20
MV2 abierta
Rojo
