InstalacIón

3-22

HPR400XD Auto Gas –

806163 Revisión 3

3

3

Terminal hembra a consola de ignición

No. pieza

longitud

No. pieza

longitud

123419

3 m

123425

22,5 m

123834

4,5 m

123736

25 m

123420

6 m

123426

30 m

123670

7,5 m

123672

35 m

123422

9 m

123938

37,5 m

123835

10 m

123673

45 m

123423

12 m

123837

60 m

123671

15 m

123838

75 m

123836

20 m

Lista de señales de cables – de fuente de energía

a consola de ignición

terminal fuente
de energía

terminal consola
de ignición

No. de pin

Descripción

No. de pin

1

Línea con corriente

120 VAC

1

2

Retorno 120 VAC

2

3

A tierra

3

4

No se usa

4

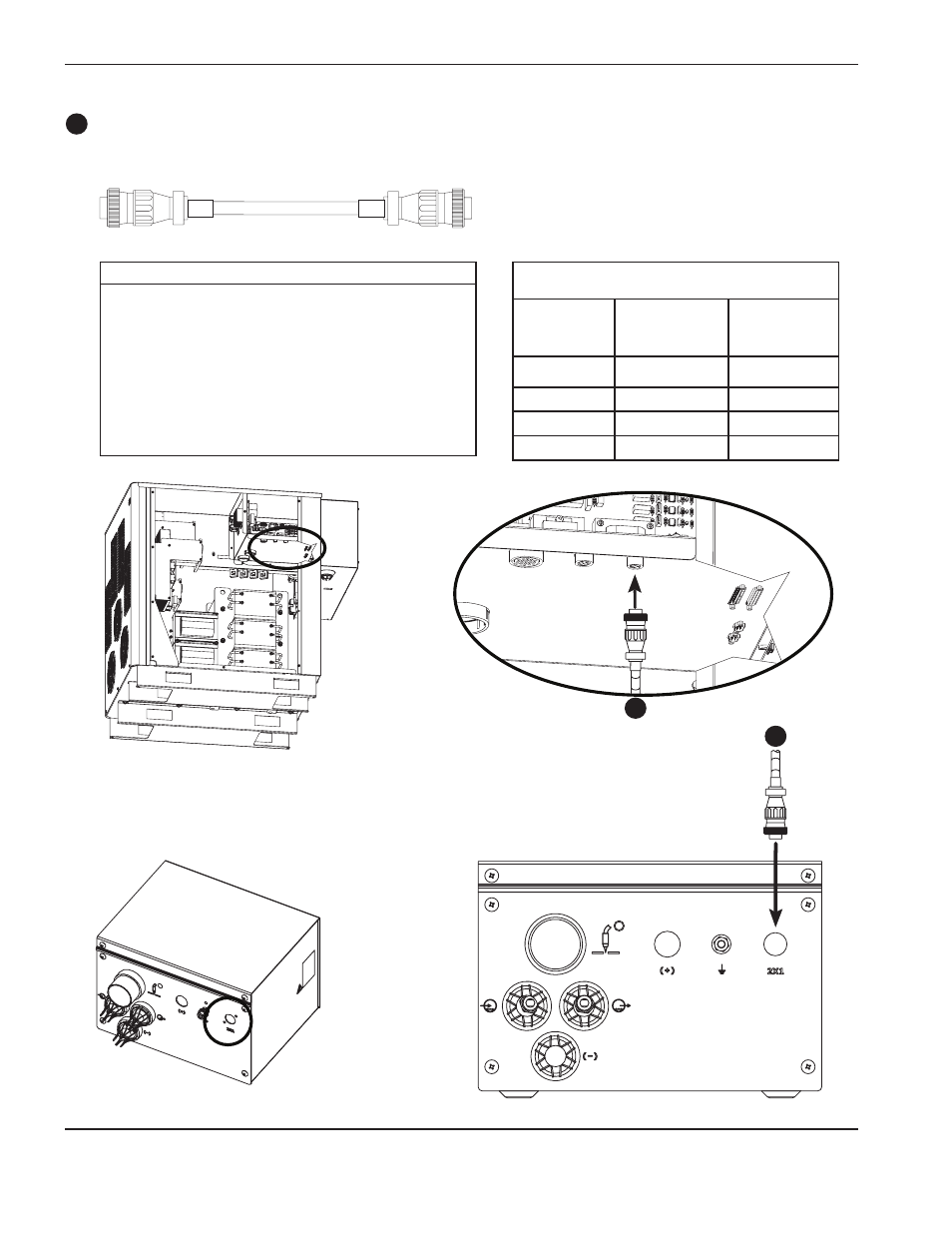

Cable de energía consola de ignición

3
