InstalacIón

3-10

HPR400XD Auto Gas –

806163 Revisión 3

**

**

**

Tierra CA/de servicio

Electrodo de tierra

Chasis y RFI a tierra

Tanto el conjunto elevador como el generador remoto de alta frecuencia requieren una ruta separada a la barra bus de la mesa de corte.

Mesa de corte

Fuente de energía plasma

Positivo CC

THC

Command

Barra “bus”

Barra “bus”

THC

Command

Generador remoto de alta frecuencia

Consola de dosificación

Consola de selección/gas

Consola

CNC

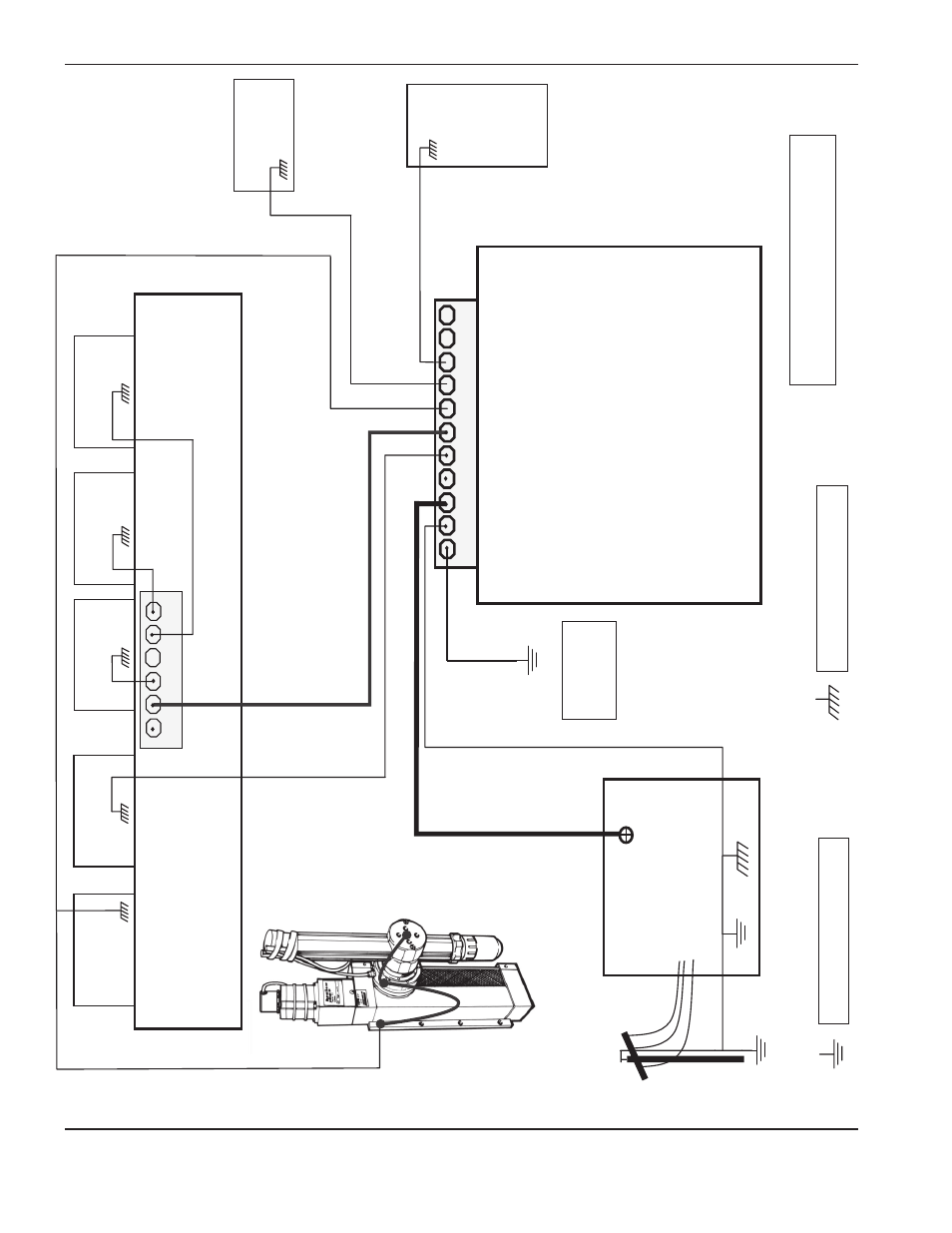

diagrama de puesta a tierra

Pórtico

Enfriador

(algunos sistemas no tendrán todos los componentes mostrados)
