ManteniMiento
5-60
HPR400XD Auto Gas –
806163 Revisión 3

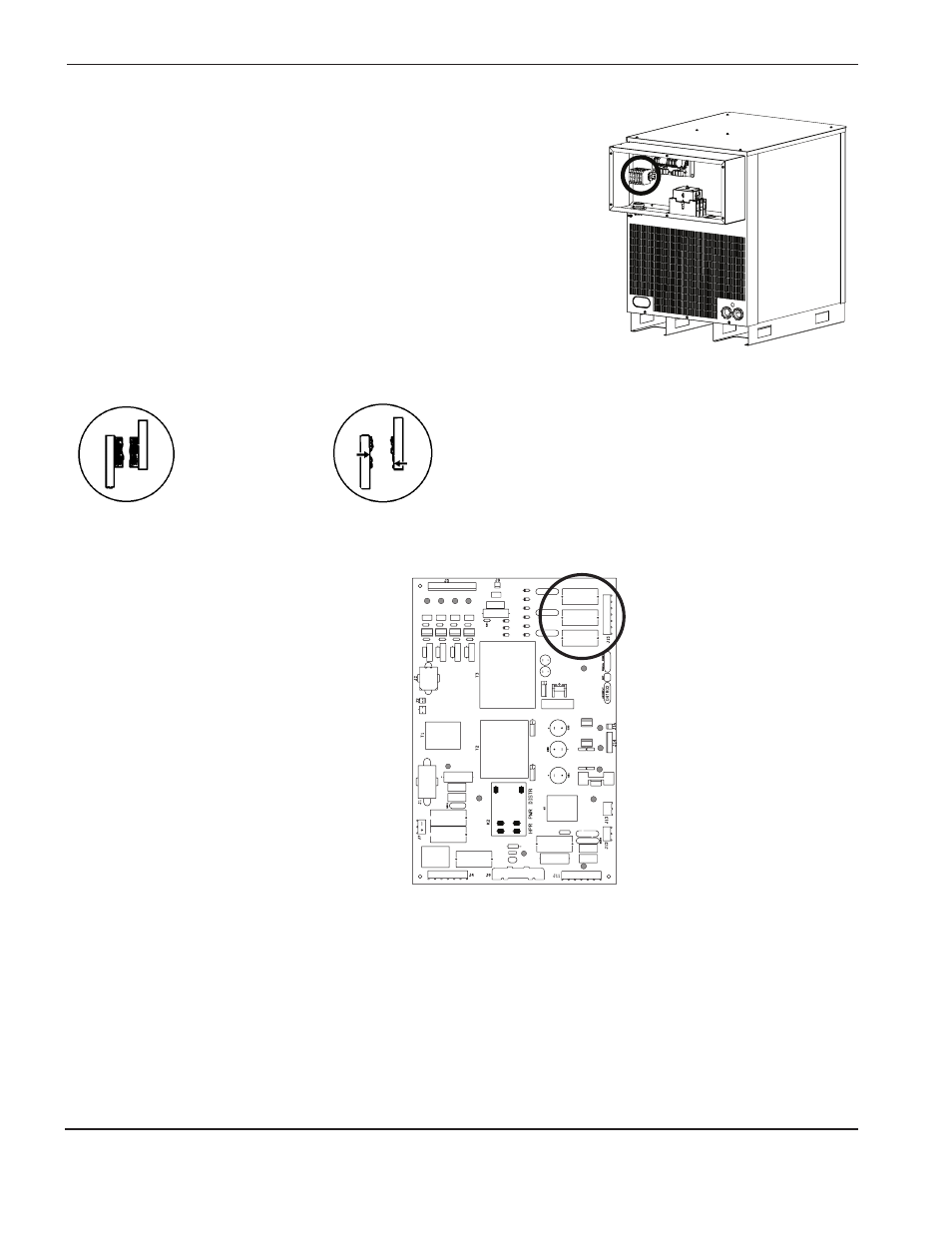

Prueba de detección pérdida de fase
1. Poner el sistema en OFF (apagado) y quitarle la cubierta al CON1.
2. Comprobar el estado de los 3 contactos en busca de desgaste excesivo. Si hay uno o más contactos muy
desgastados, reemplazar CON1 y reiniciar el sistema. Si el error persiste, hacer lo siguiente.
3. Probar los fusibles F5, F6 y F7 del panel
de distribución de energía (PCB2). De haber
algún fusible fundido, reemplazar PCB2.
4. Quitarle el J2.8 a la PCB2 y hacer un puente entre los pines 1 y 2 del conector del cable.
a. Hacer un corte de prueba. Si el error de fase persiste, comprobar la conexión entre el J2.8 de la PCB2
y el J3.302 de la PCB3 verificando la continuidad:
– del pin 1 de J2.8 al pin 14 de J3.302
– del pin 2 de J2.8 al pin 15 de J3.302
b. Si la conexión está bien, reemplazar la PCB3. Si hay algún cable dañado, repararlo o reemplazarlo.
c. Si el error de pérdida de fase desaparece al puentear el J2.8, hacer otro corte y medir el voltaje entre fases
de los fusibles F5, F6 y F7. El voltaje deberá ser 220 VCA +/-15%. Si una de las 3 lecturas de voltaje
es inferior a 187 VCA, chequear los contactos del contactor y si hay conexiones flojas entre el cable
de alimentación, el contactor, el transformador de energía y el chopper.
Bien
Desgaste
excesivo
D2
3
D1
2
D2
6
D3
1
D3
2
D3
3
D3
D2
5
D1
D7
D5
D2
D3
5
