EspEcificacionEs

2-10

HPR400XD Auto Gas –

806163 Revisión 3

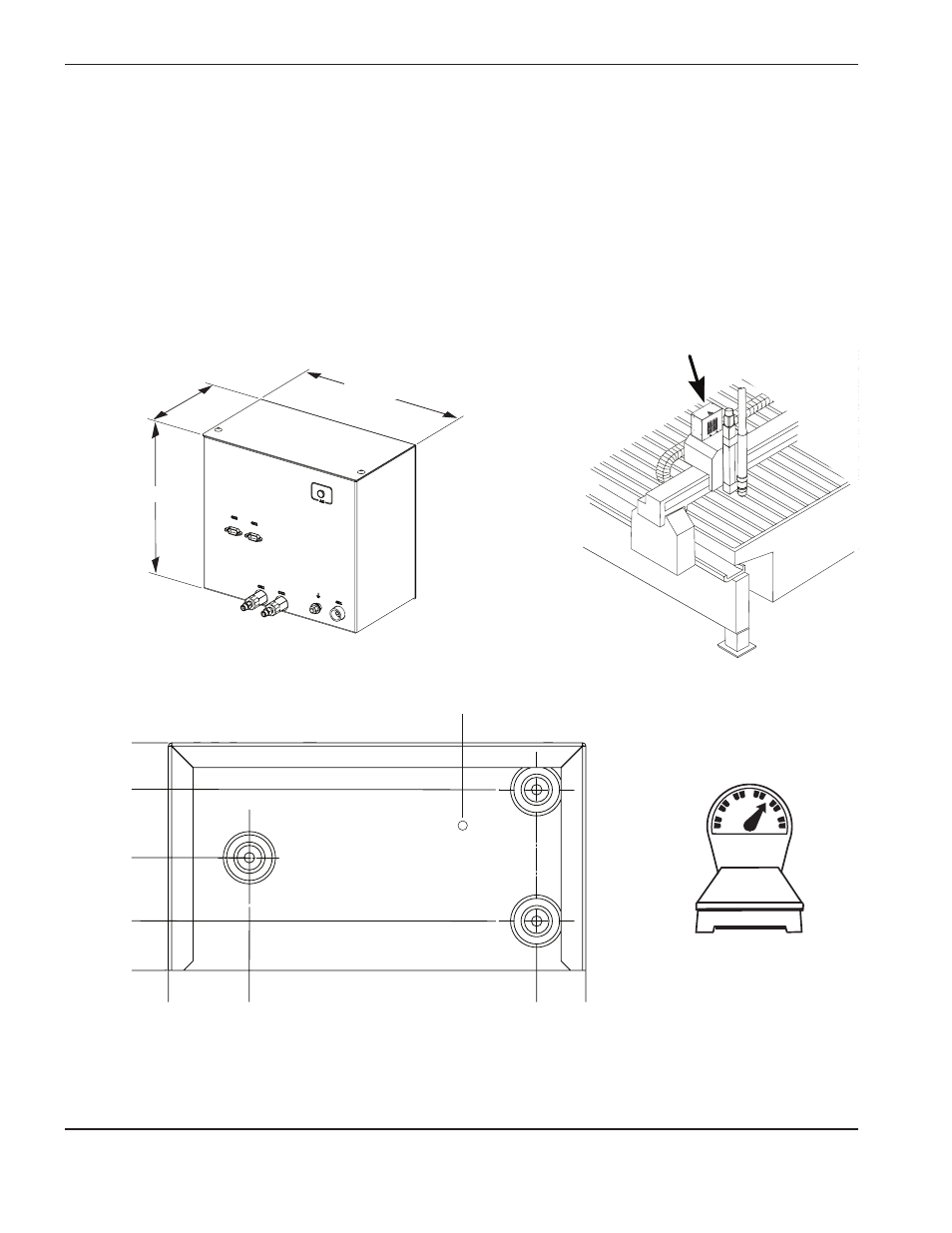

Consola de dosificación – 078535

•   El cable que va de la consola de dosificación a la estación del elevador de antorcha tiene una longitud máxima 

de 1,8 m.

•   En las mesas grandes, montar la consola de dosificación en el carro de la antorcha. En mesas más reducidas 

se puede montar en un soporte encima del puente.

•   El orificio de ventilación de la consola debe mantenerse despejado en todo momento.

153,9 mm

33,3 mm

122,2 mm

0

54,9 mm

76,2 mm

6,4 kg

282,5 mm

0

248,9 mm

Orificio de ventilación. No obstruir.

263,53 mm

155,58 mm

285,75 mm
