InstalacIón

3-14

HPR400XD Auto Gas –

806163 Revisión 3

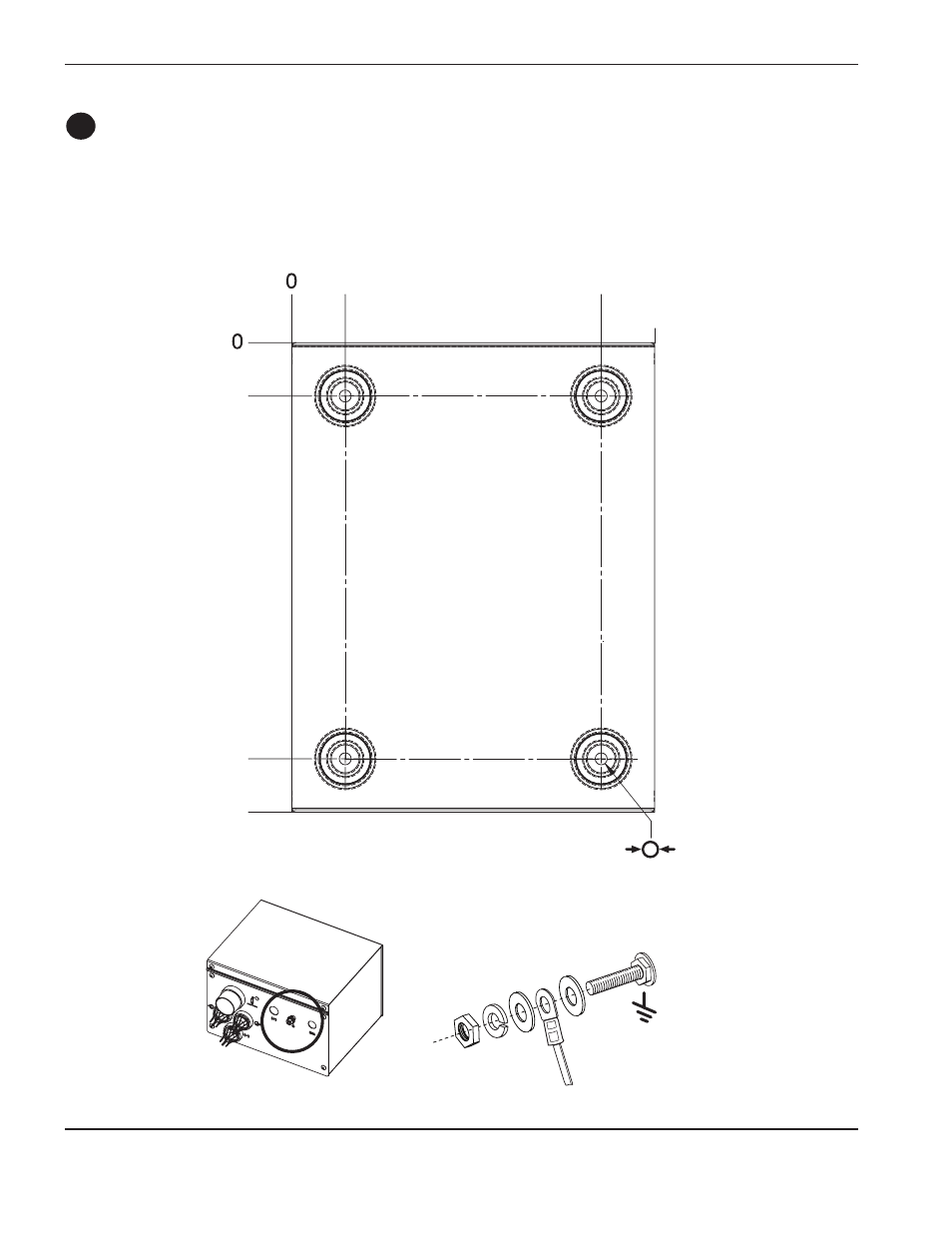

Puesta a tierra consola de ignición

7 mm

(4 lugares)

32 mm

32 mm

184 mm

279 mm

248 mm

216 mm

Instalación de la consola de ignición

•   Montar la consola de ignición en posición vertical u horizontal.

•   Dejar espacio suficiente para quitar la tapa al hacer el mantenimiento y reparación.

B
