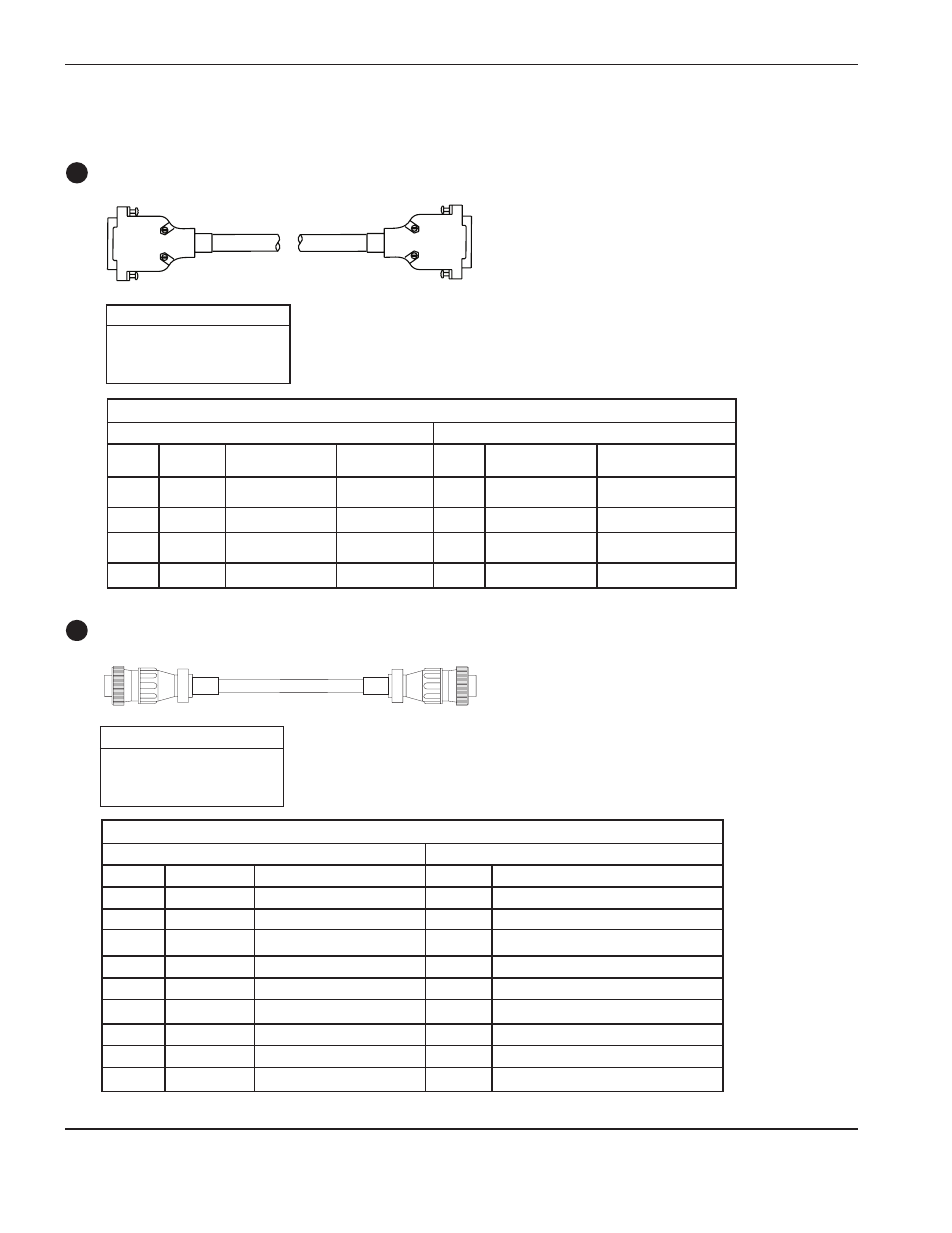

Cables de la fuente de energía al enfriador
Terminal hembra a enfriador
Terminal hembra a enfriador
No. pieza
longitud
123844
1,5 m
123784
3 m
123839
4,5 m
Lista de señales de cables – de fuente de energía a enfriador (conectores Dsub 9 pines)
terminal fuente de energía
terminal enfriador
No.
de pin
Color
cable
Entrada/salida
Descripción
No.
de pin
Entrada/salida
Función
2
Negro
Entrada/salida
CAN baja
velocidad
2
Entrada/salida
Comunicación CAN
3
Negro
Entrada
CAN a tierra
3
Salida
Alimentación a tierra
7
Rojo
Entrada/salida
CAN alta
velocidad
7
Entrada/salida
Comunicación CAN
9
Rojo
Entrada
No se usa
9
Salida
No se usa
Lista de señales de cables – de fuente de energía a enfriador
terminal fuente de energía
terminal enfriador
No. de pin
Color cable
Descripción
No. de pin Función
8
Negro
Línea con corriente 120 VAC
8
Solenoide de refrigerante (V1)
13
Blanco
Retorno 120 VAC
13
Solenoide de refrigerante (V1)
4
Protección
4
A tierra
12
Negro
Línea con corriente 240 VAC
12
Ventilador de enfriador
16
Amarillo
Retorno 240 VAC
16
Ventilador de enfriador
7
Protección
7
A tierra
11
Negro
Línea con corriente 240 VAC
11
Motor bomba
15
Azul
Retorno 240 VAC
15
Motor bomba
6
Protección
6
A tierra
No. pieza
longitud
123979
1,5 m
123980
3 m
123981
4,5 m
Cable de control
Cable de energía
5
6
