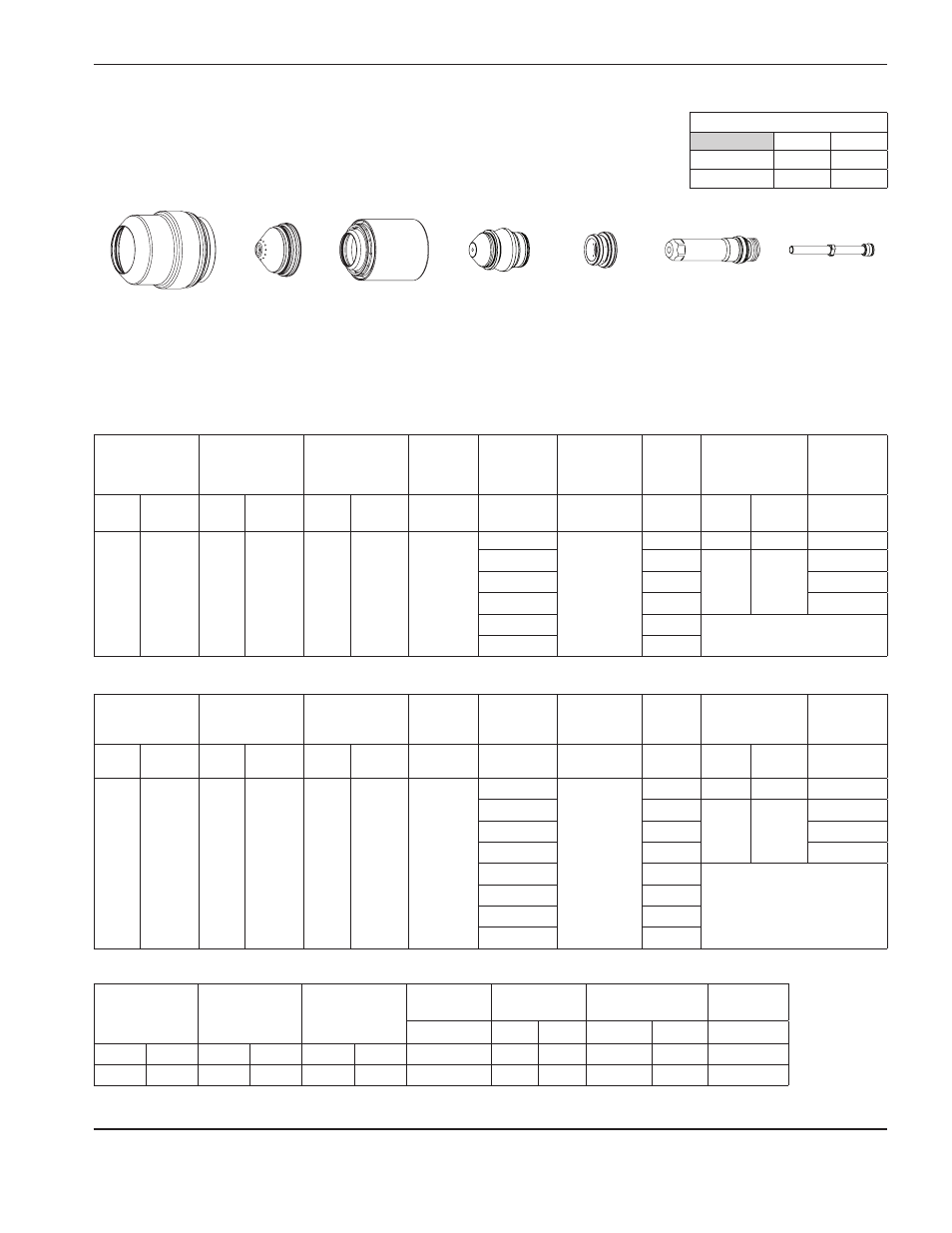

Corte en bisel de acero inoxidable, Plasma h35 / protección n, 400 a – Hypertherm HPR400XD Auto Gas Manual del usuario
Página 163: Métrico, Anglosajón, Marcado
Operación
HPR400XD Auto Gas –
806163 Revisión 3
4-65
220707
220637
220709
220712
220405
220708
220571
Nota: el rango del ángulo de bisel es de 0° a 45°.
Gases
seleccionados
Valor preflujo
Valor flujo
de corte
Amperaje
Distancia
antorcha-pieza
Velocidad
de marcado
Voltaje
del arco
A
mm
pulg.
mm/min
pulg/min
voltios
N
2
N
2
10
10
10
10
22
2,5
0.10
1270
50
94
Ar
N
2
30
10
30
10
24
3,0
0.12
2540
100
50
Corte en bisel de acero inoxidable
Plasma H35 / protección N
2
400 A
Rango de flujo – l/min/scfh
H35
N
2
Preflujo
0 / 0
189 / 400
Flujo de corte 86 / 182 123 / 260
Métrico
Gases
seleccionados
Valor preflujo
Valor flujo
de corte
Separación
mínima
Espesor
del material
equivalente
Distancia
antorcha-pieza
Velocidad
de corte
Altura
de perforación
inicial
Tiempo de
retardo de
perforación
Gas
plasma
Gas de
protección
Gas
plasma
Gas de
protección
Gas
plasma
Gas de
protección
mm
mm
Rango (mm)
mm/min
mm
Factor %
segundos
H35
N
2
30
45
86
45
2,0
20
9,0 – 11,6
1100
14,5
150
0,7
25
905
19,0
210
1,0
30
800
1,5
40
600
2,0
50
400
Arranque desde el borde
60
280
Anglosajón
Gases
seleccionados
Valor preflujo
Valor flujo
de corte
Separación
mínima
Espesor
del material
equivalente
Distancia
antorcha-pieza
Velocidad
de corte
Altura
de perforación
inicial
Tiempo de
retardo de
perforación
Gas
plasma
Gas de
protección
Gas
plasma
Gas de
protección
Gas
plasma
Gas de
protección
pulg.
pulg.
Rango (pulg.) pulg/min
pulg.
Factor %
segundos
H35
N
2
30
45
86
45
0.08
3/4
0.35 – 0.46
45
0.53
150
0.7
1
35
0.75
210
1.0
1-1/4
30
1.5
1-1/2
25
2.0
1-3/4
20
Arranque desde el borde
2
15
2-1/4
12
2-1/2
10
Marcado
