ManteniMiento
5-56
HPR400XD Auto Gas –
806163 Revisión 3

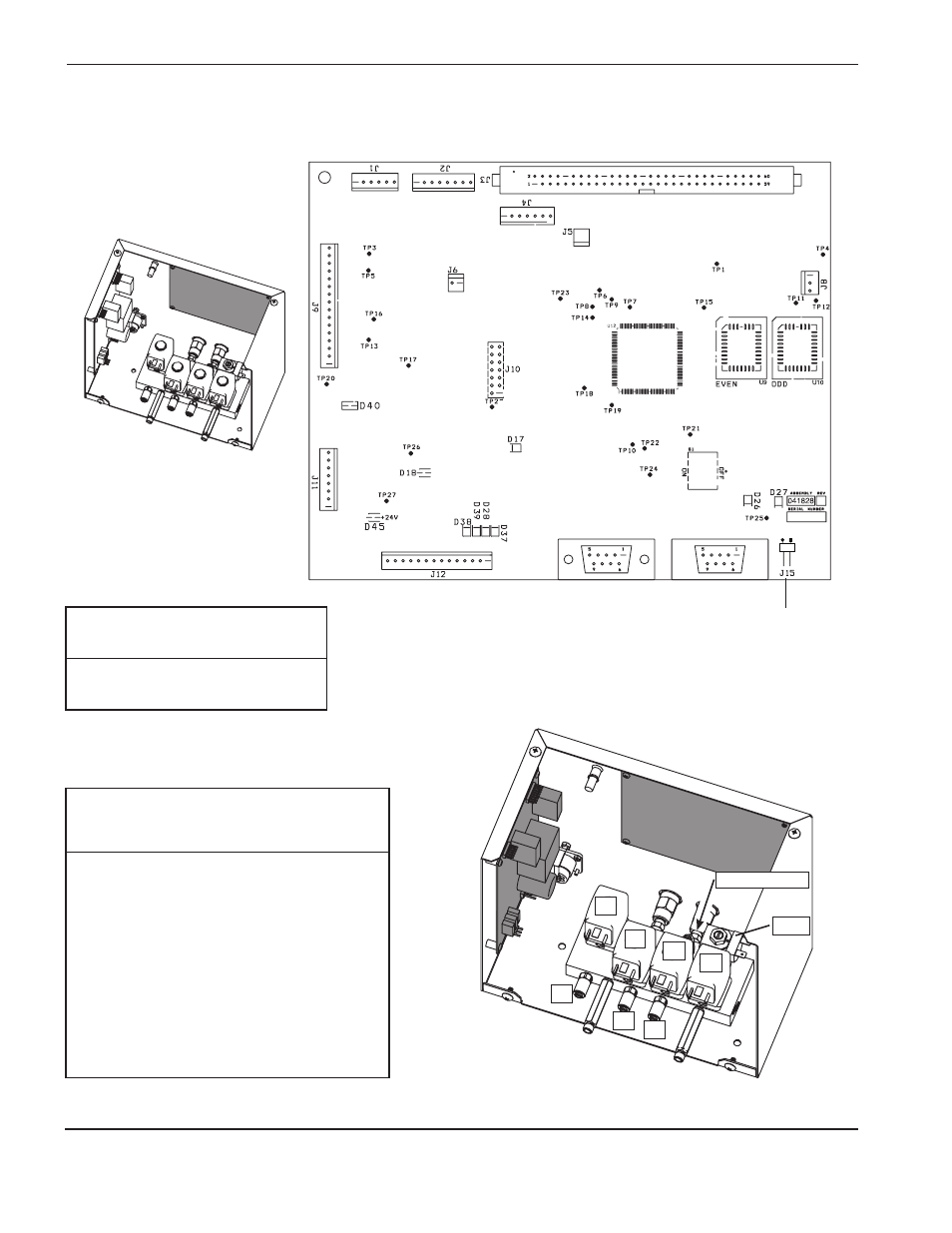

tarjeta de control PCb2 consola de dosificación
Nota: resistencia terminal CAN.
El puente debe estar instalado.
B1
B2
B3
B4
P8
P7
P6
SV16
P5 (no visible)
lista firmware PCb2 de control
Componente Número de pieza
U9
081110
EVEN
U10
081110
ODD
lista de lEd panel de control
consola de gas
LED
Nombre señal
Color
D17
+ 3,3 VCD
verde
D18
+ 5 VCD
verde
D26
CAN – RX
verde
D27
CAN – TX
verde
D28
Válvula Burkert 2
Rojo
D37
Válvula Burkert 1
Rojo
D38
Válvula Burkert 4
Rojo
D39
Válvula Burkert 3
Rojo
D40
+ 15 VCD
verde
D45
+ 24 VCD
verde
