InstalacIón

HPR400XD Auto Gas –

806163 Revisión 3

3-17

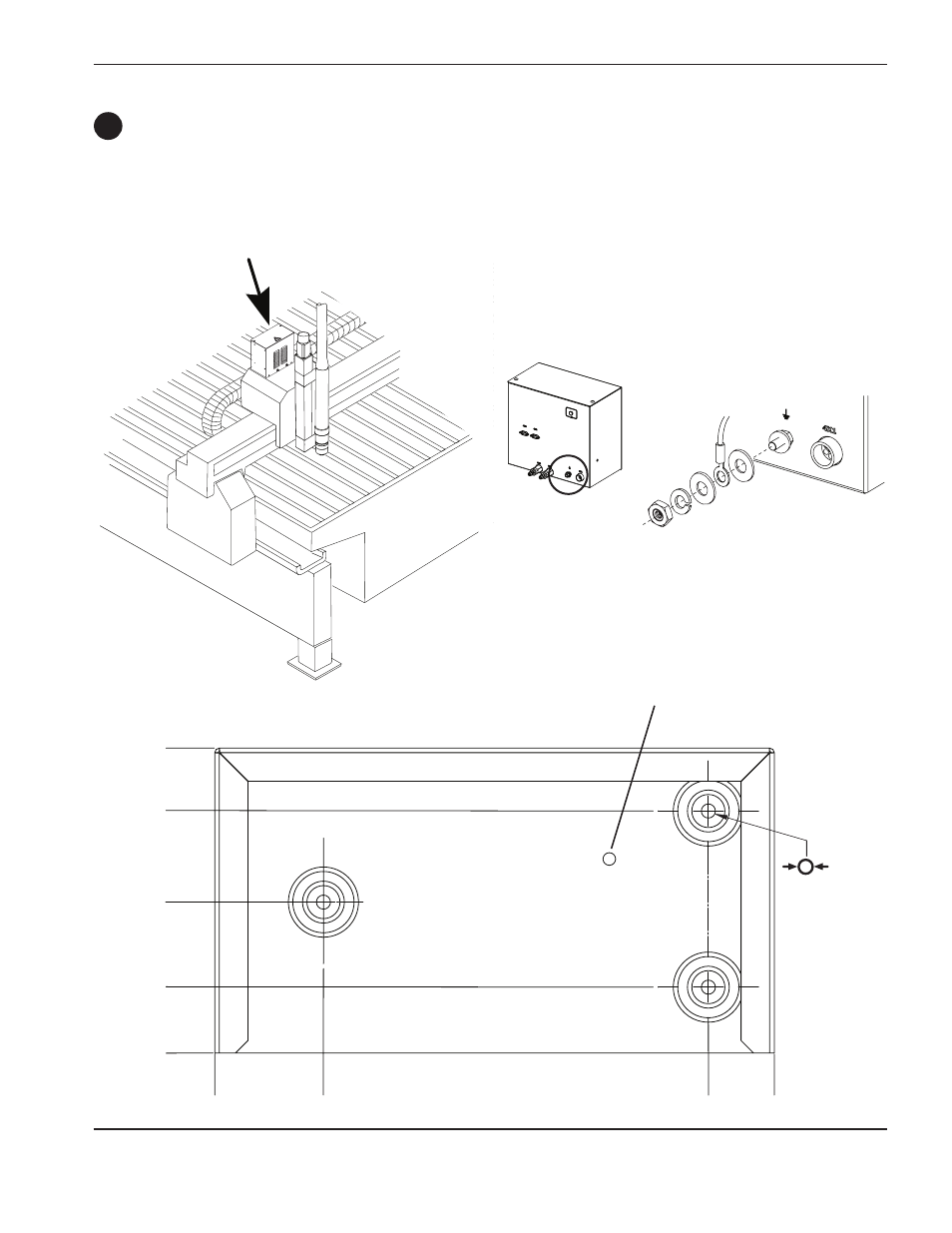

Puesta a tierra consola de dosificación

153,9 mm

33,3 mm

122,2 mm

0

54,9 mm

76,2 mm

282,5 mm

0

248,9 mm

Orificio de ventilación:

no obstruir

7 mm

(4 lugares)

Instalar la consola de dosificación

•   Montar la consola de dosificación cerca de la estación del elevador de antorcha. Las mangueras de gas que van

de la consola de dosificación a la antorcha tienen una longitud máxima de 1,8 m.

D
