InstalacIón

HPR400XD Auto Gas –

806163 Revisión 3

3-9

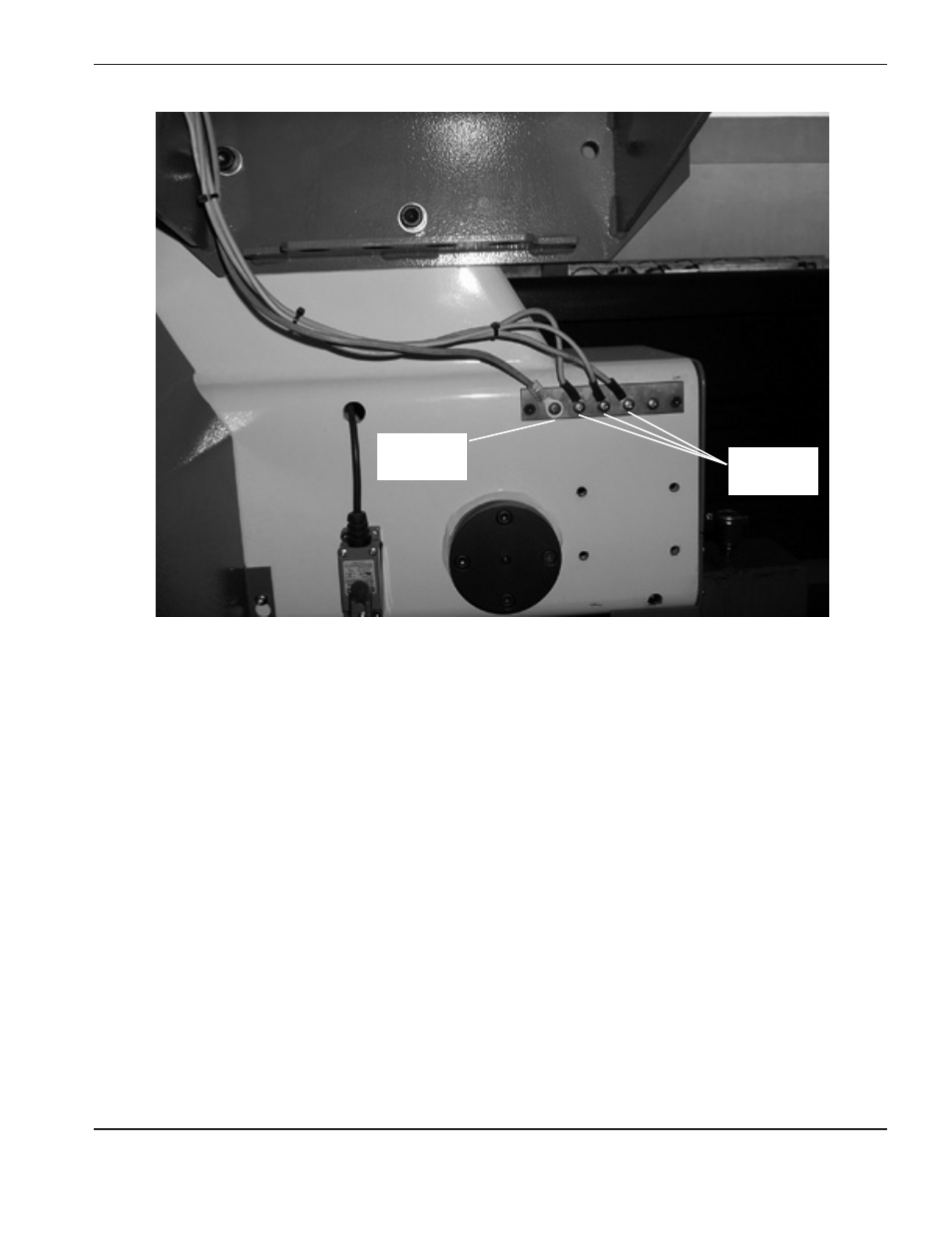

Ejemplo de bus de tierra del pórtico bien conectado. Está atornillado al pórtico, cerca del motor.

Todos los cables a tierra de los componentes por separado montados al pórtico van al bus, excepto

los del generador remoto de alta frecuencia* y del soporte de antorcha. Un cable de alta durabilidad

va del bus de tierra del pórtico al bus de tierra atornillado a la mesa.

* Se aplica a los sistemas que usan un generador remoto de alta frecuencia

Cables

a tierra de los

componentes

Cable al bus

de tierra de la

mesa de corte
