Fuente de energía – Hypertherm HPR400XD Auto Gas Manual del usuario
Página 248

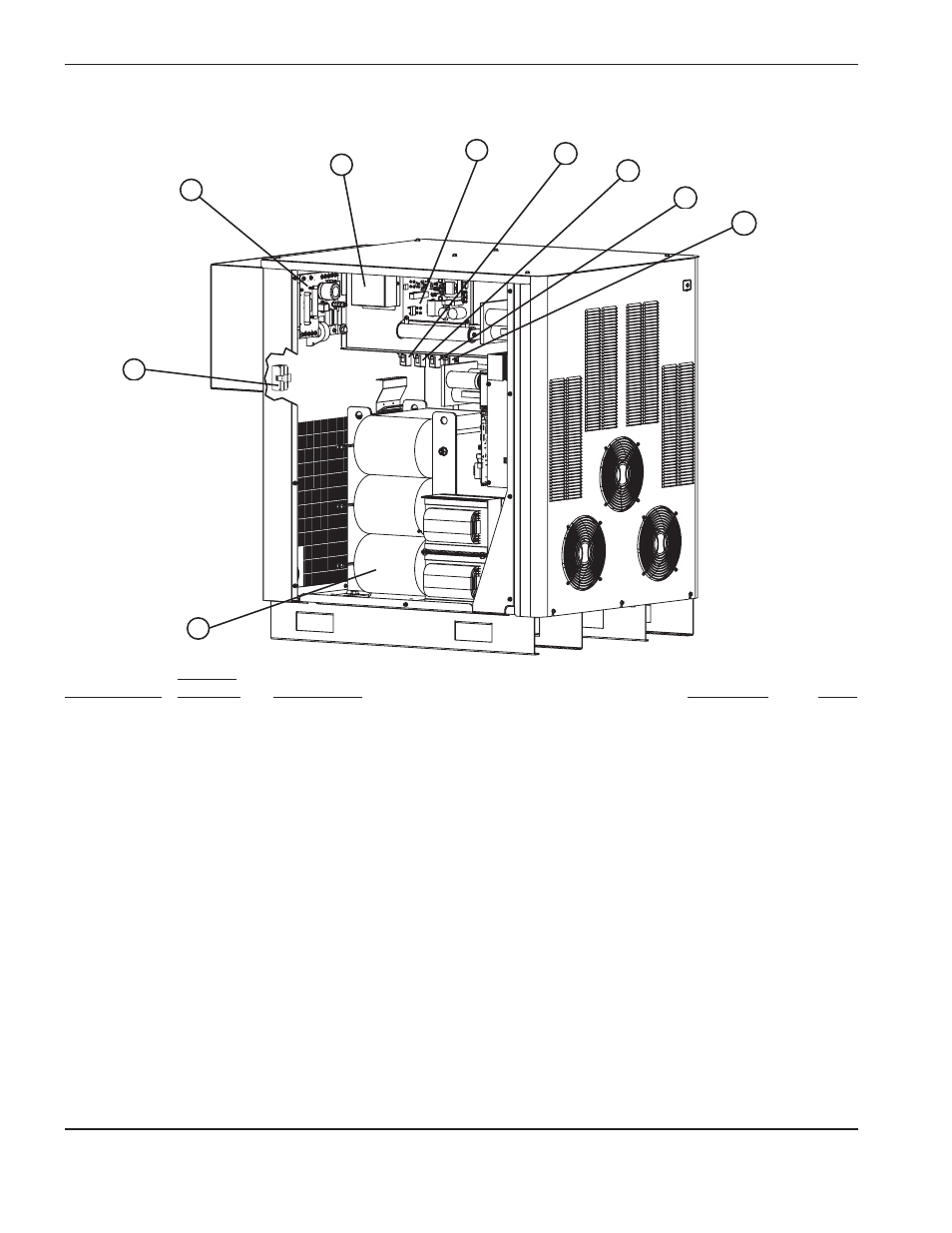

Lista de piezas
6-4
HPR400XD Auto Gas –
806163 Revisión 3
fuente de energía
3
4
1
2
5b
5d
5a
5c
6
Componente
Número
de pieza
descripción
Referencia
Cant.
1
108847*
Fusible: 7,5 A, 600 V, sobretensión alta
F1, F2
2
008709**
Fusible: 20 A, 500 V, fusión lenta
F1, F2
2
2
229213
Tarjeta de circuito impreso (TCI): E/S
1
3
003149***
Relé: arco piloto, 120 VCA
CR1
1
4
229238
Conjunto circuito de arranque
PCB1
1
5a
109004
Sensor de corriente: Hall 100 A, 4 V
CS1
1
5b
109004
Sensor de corriente: Hall 100 A, 4 V
CS2
1
5c
109004
Sensor de corriente: Hall 100 A, 4 V
CS3
1
5d
109004
Sensor de corriente: Hall 100 A, 4 V
CS4
1
6
014321
Transformador principal 200 V: 80 kW, 3-F, 50 Hz
T2
1
014322
Transformador principal 220 V: 80 kW, 3-F, 50 Hz
1
014323
Transformador principal 240 V: 80 kW, 3-F, 60 Hz
1
014324
Transformador principal 380 V: 80 kW, 3-F, 50 Hz
1
014325
Transformador principal 400 V: 80 kW, 3-F, 50 Hz
1
014326
Transformador principal 440 V: 80 kW, 3-F, 50 Hz
1
014327
Transformador principal 480 V: 80 kW, 3-F, 60 Hz
1
014328
Transformador principal 600 V: 80 kW, 3-F, 60 Hz
1
228309
Juego: termistor de repuesto para transformador principal
1
* Fuentes de energía de 200, 220 y 240 V
** Fuentes de energía de 380, 400, 440, 480 y 600 V
*** CR1 está ubicado debajo de la cubierta
