InstalacIón
3-8 HPR400XD Auto Gas – 806163 Revisión 3
12. Si el pórtico se mueve por carriles que no están soldados a la mesa, el extremo de cada carril debe conectarse
a la mesa con un cable a tierra. No hace falta que vayan al punto común (tierra en estrella), sino que pueden ir por
la ruta más corta a la mesa.
13. Si el fabricante del equipo original va a instalar un divisor de tensión para procesar el voltaje del arco a usar
en el sistema de control, la tarjeta del divisor de tensión debe montarse lo más cerca posible del punto de muestreo
del voltaje del arco. Un lugar aceptable es dentro de la fuente de energía de plasma. Si se usa la tarjeta del divisor
de tensión de Hypertherm, la señal de salida queda aislada de todos los demás circuitos. La señal procesada
se transmitirá por cables de par trenzado apantallados (del tipo Belden 1800F o equivalente). El cable a usar
deberá tener una malla aislante, no una lámina de apantallamiento. La malla aislante se conectará al chasis
de la fuente de energía y tendrá desconectado el otro extremo.
14. Todas las demás señales (analógica, digital, serie, del codificador) se transmitirán por cables de par trenzado
en el interior de una pantalla global. Los conectores de estos cables deberán estar recubiertos con una platina
metálica a la que se conectará el blindaje, no el drenaje, de cada terminal del cable. No pase nunca el blindaje
ni el drenaje por ninguno de los pines del conector.

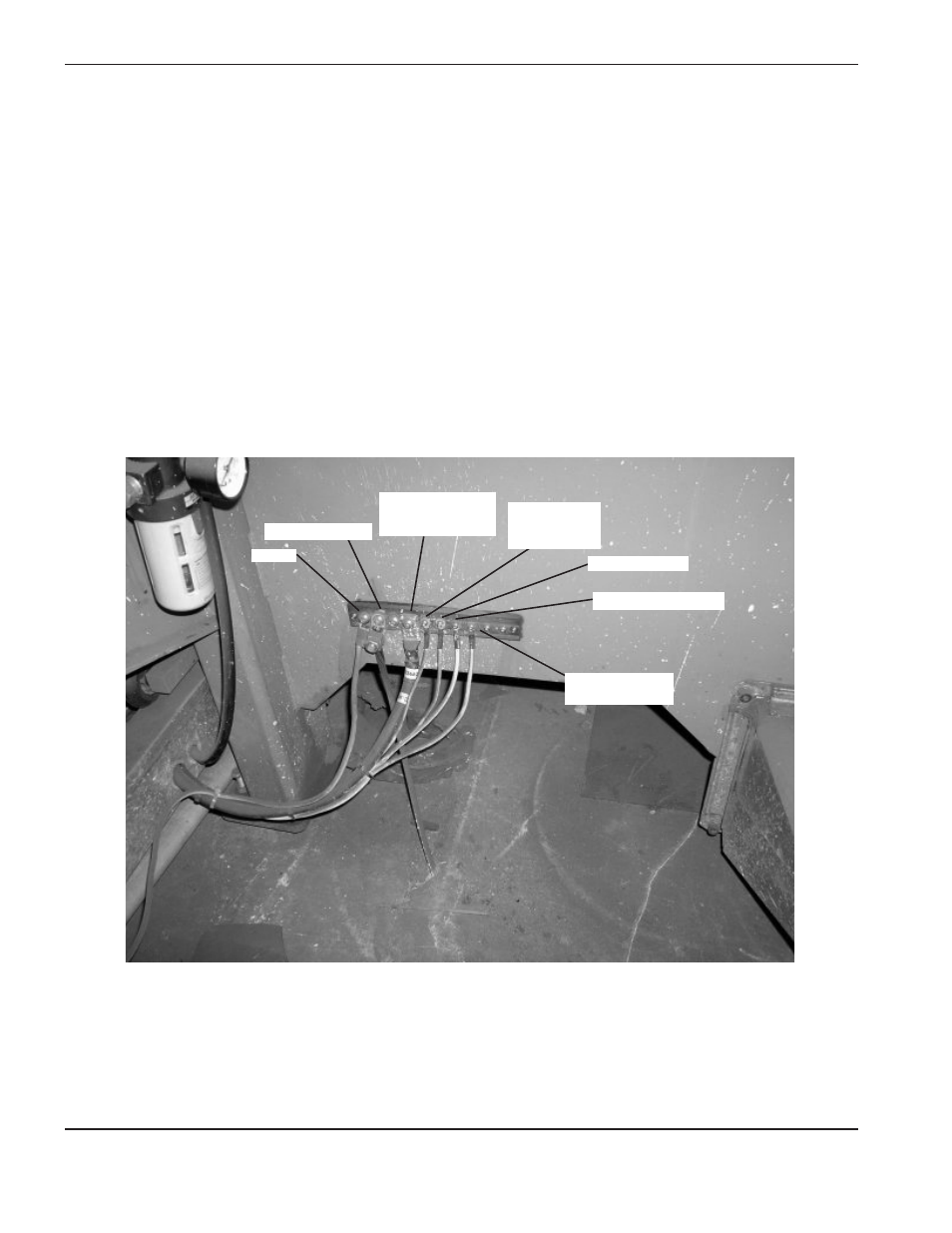

Ejemplo de un bus de tierra de mesa de corte bien conectado. La imagen anterior muestra
la conexión del bus de tierra del pórtico, la conexión del electrodo de tierra, el positivo del conjunto
de cables y mangueras de la fuente de energía, el generador remoto de alta frecuencia*, los paneles
del CNC, el soporte de la antorcha y el chasis de la fuente de energía.
* Se aplica a los sistemas que usan un generador remoto de alta frecuencia
Pórtico
Electrodo de tierra
Conjunto de cables
y mangueras de la
fuente de energía (+)
Generador
remoto de alta
frecuencia
Paneles del CNC
Soporte de la antorcha
Chasis de la fuente
de energía
