InstalacIón
3-38
HPR400XD Auto Gas –
806163 Revisión 3

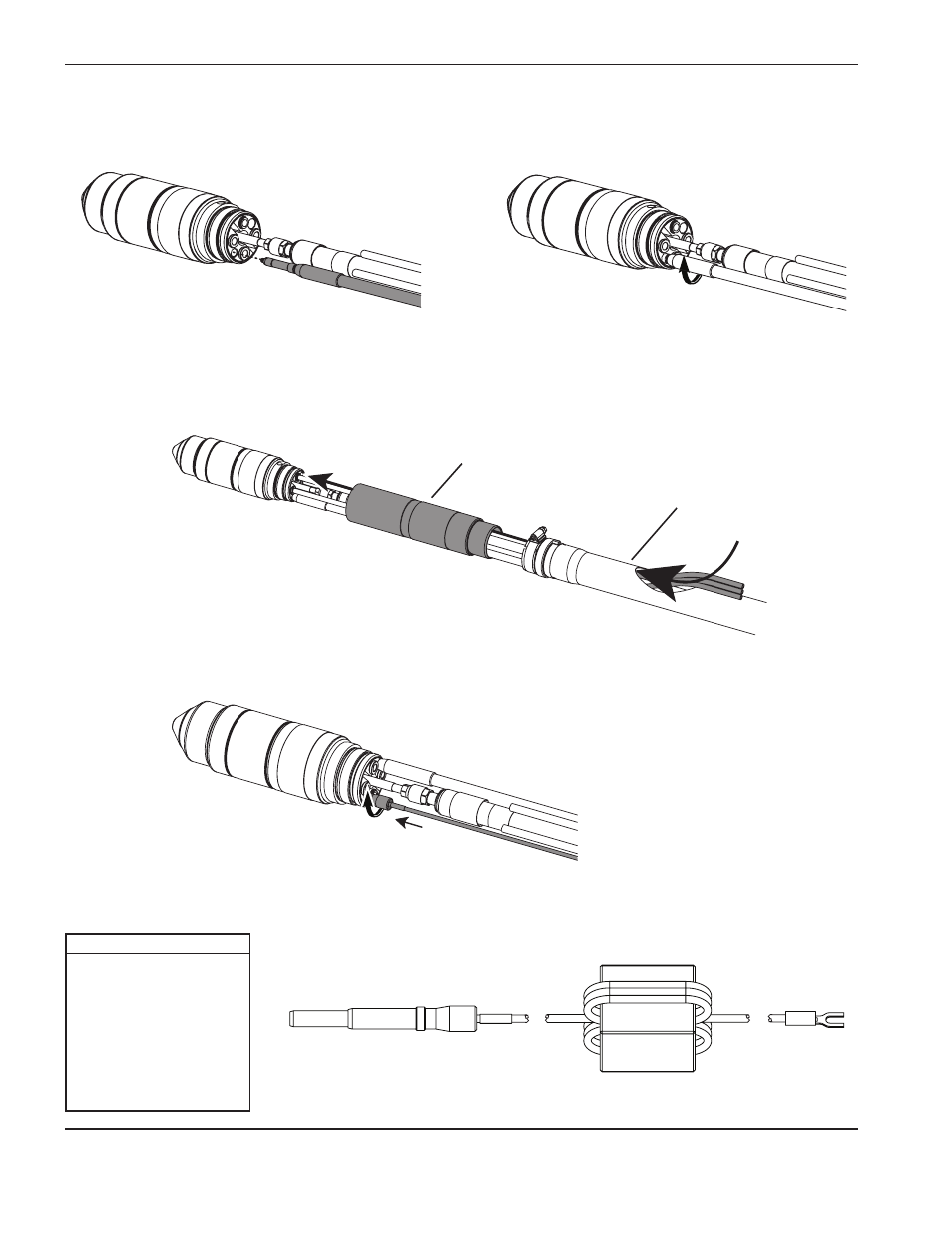

5. Conectar el cable de arco-piloto (amarillo). Insertar el conector en el receptáculo de la antorcha y darle vuelta con
la mano para apretarlo.
6. Conectar el cable de contacto óhmico opcional.
6a. Pasar el cable de contacto óhmico por la abertura de la cubierta de malla y la camisa de la antorcha.
Cubierta de malla
Camisa
6b. Insertar el conector en el receptáculo de la antorcha y darle vuelta con la mano para apretarlo.
Números de pieza cables de contacto óhmico (no forman parte del sistema HPR400Xd. Se muestran solo
como referencia)
No. pieza
longitud
123983
3 m
123984
6 m
123985
7,5 m
123986
9 m
123987
12 m
123988
15 m
123989
23 m
123990
30 m
123991
45 m
